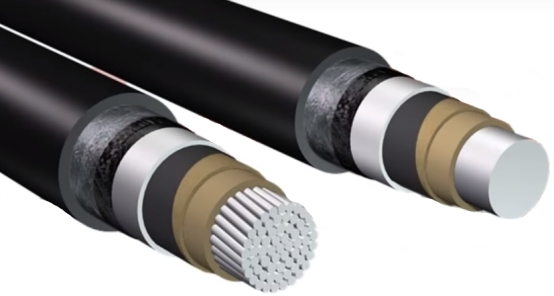

Описание кабеля АСБЛ-1:
Способ прокладки
для прокладки в земле (траншеях) со средней коррозионной активностью на трассах с наличием или отсутствием блуждающих, если в процессе эксплуатации не подвергаются растягивающим усилиям
Общее описание
1. Алюминиевая токопроводящая жила: • однопроволочная сечением 25-240 кв.мм - "ож",
• многопроволочная сечением 70-800 кв.мм..
2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом.
маркировка жил:
• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная.
3. Заполнение из бумажных жгутов.
4. Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом.
5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более.
6. Свинцовая оболочка.
7. Подушка из битума, пленки ПВХ и крепированной бумаги.
8. Броня из стальных лент.
9. Наружный покров из волокнистых материалов
Расшифровка
А - Алюминиевая токопроводящая жила С - Свинцовая оболочка
Б - Броня из двух стальных лент
л - В подушке под броней имеется слой из пластмассовых лент
Броня (панцырь)
две стальные ленты
Экран
электропроводящая бумага для кабелей на напряжение от 6 кВ и более
Оболочка
свинцовая
Изоляция жил
фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом
Материал жилы
алюминий
Класс гибкости жилы
1, 2 по ГОСТ 22483 - 2012
Температурный диапазон
от -50 °С до +50 °С
Климатическое исполнение
УХЛ, категория размещения 1 - 5
Строительная длина
устанавливается при заказе
Срок службы
не менее 30 лет
