Описание
Расшифровка кабеля АСБл 4х185-1
А - алюминиевая токопроводящая жила.
С - свинцовая оболочка.
Б - броня из двух стальных лент.
л - в подушке под броней находится слой из пластмассовых лент.

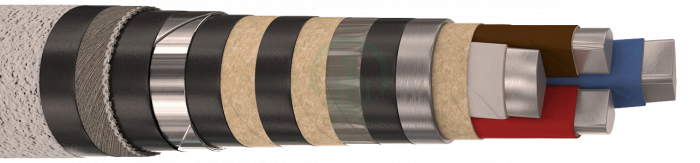

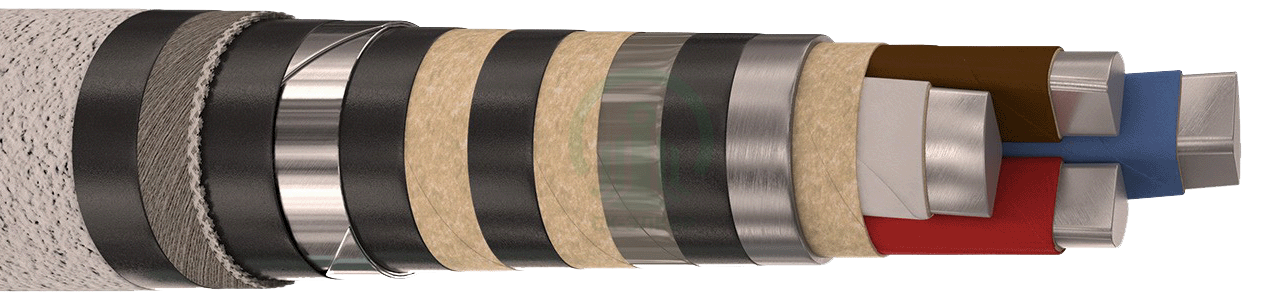

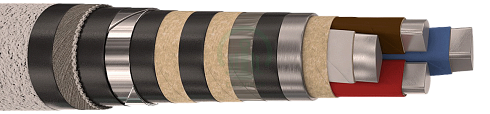

Конструкция кабеля АСБл 4х185-1
- Алюминиевая токопроводящая жила:
- однопроволочная (сечение 25-240 мм² - "ож");
- многопроволочная (сечение 70-800 мм²). -
Применение кабеля АСБл 4х185-1
Кабели используется для передачи и распределения электроэнергии в стационарных установках в электросетях на напряжение до 10 кВ частотой 50 Гц. Кабели с двумя медными контрольными жилами сечением 1,5 мм² применяются для сетей электрофицированного транспорта.
Силовой кабель имеет срок эксплуатации 30 лет.
Кабели используются в макроклиматических районах с умеренным и холодным климатом. Кабели могут быть проложены в земле со средним уровнем коррозионной активности, на трассах, где имеются или отсутствуют блуждающие токи, если в процессе службы кабели не подвергаются растягивающим усилиям.
Исполнение: изолированный; многожильный; бронированный
Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом; маркировка жил:
- - цифровая: 1, 2, 3, 4;
- цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная. - Заполнение из бумажных жгутов.
- Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом.
- Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более.
- Свинцовая оболочка.
- Подушка из битума, пленки ПВХ и крепированной бумаги.
- Броня из стальных лент.
- Наружный покров из волокнистых материалов.
Характеристики кабеля АСБл 4х185-1
- 4 - Количество жил
185 - Сечение жил (мм2)
1 - Номинальное напряжение (кВ)
6.452 - Расчетный вес одного метра (кг)
53.5 - Максимальный наружный диаметр (мм)
802.5 - Минимальный радиус изгиба (мм)
