Многие застройщики задают вопрос, какой кабель нужен для подключения дома к сети на 15 кВт или к электросети 220 В. В данном разделе мы предлагаем узнать, от чего зависит выбор проводника и какие марки являются наиболее предпочтительными при обустройстве проводки в частном домовладении.
Расчет токовых нагрузок при выборе провода для дома
Каждая марка кабеля, будь то АВБбШв 4х120 или другой проводник, обладает своими индивидуальными рабочими параметрами и сферой применения. Если застройщик грамотно выполнит расчеты и выяснит, какой кабель нужен для дома, это обеспечит стабильную работу сети и подключенного к ней оборудования.
Для начала нужно определиться с токовыми нагрузками, которым будет подвергаться выбранный вами кабель. Это необходимо для определения толщины провода или, говоря профессиональным языком, его сечения. Оно рассчитывается по стандартной формуле площади круга токопроводящей жилы проводника:
S кр = π r 2,
где число π = 3,14, а r – радиус провода.
Чтобы определить, какое сечение кабеля нужно, суммируйте общий объем энергопотребления бытовых приборов, которые будут использоваться в доме. Сюда входят не только традиционные телевизор, холодильник и стиральная машина, но и система освещения, водонагревательное и отопительное оборудование.
Для расчета силы тока используем формулу:
I(ток) = P(суммарная мощность)\U(напряжение).

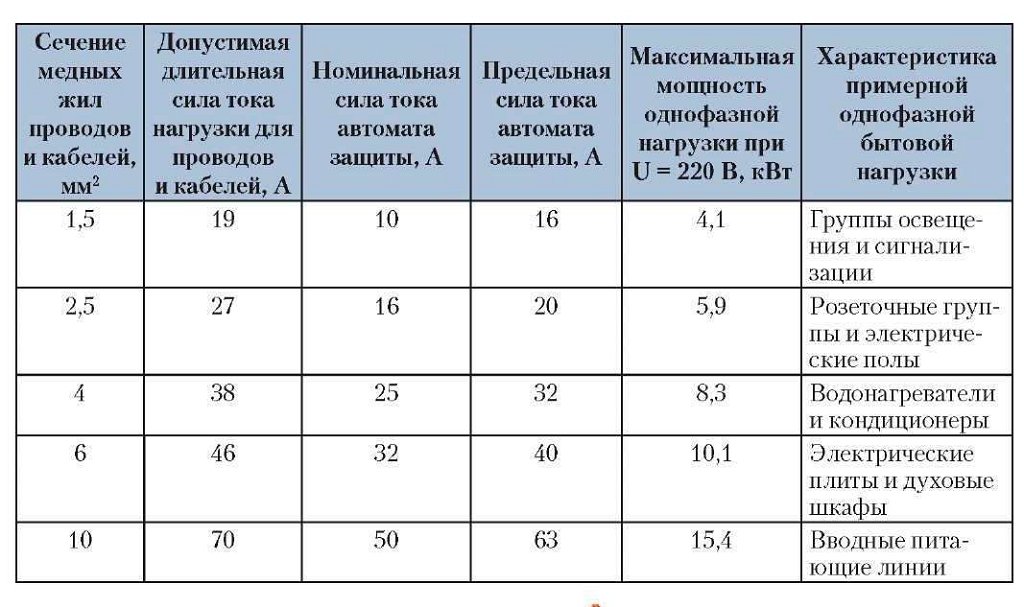

Данные по сечению можно узнать из специальных таблиц, при помощи которых можно быстро определить сечение, зная мощность, силу тока и напряжение.
Нужно понимать, что со временем в вашем доме может появиться дополнительное электрооборудование, поэтому при расчете токовых нагрузок и выборе сечения силового кабеля необходимо предусмотреть некоторый запас мощности. Прокладывать кабели намного большего сечения можно, но это обычно приводит к дополнительным расходам на закупку материалов, ведь сечение во многом влияет на стоимость проводника. Специалисты рекомендуют выбирать «золотую середину», чтобы обеспечить стабильную работу электроприборов в доме и избежать лишних финансовых затрат.
Какие виды проводов можно использовать в частном доме?

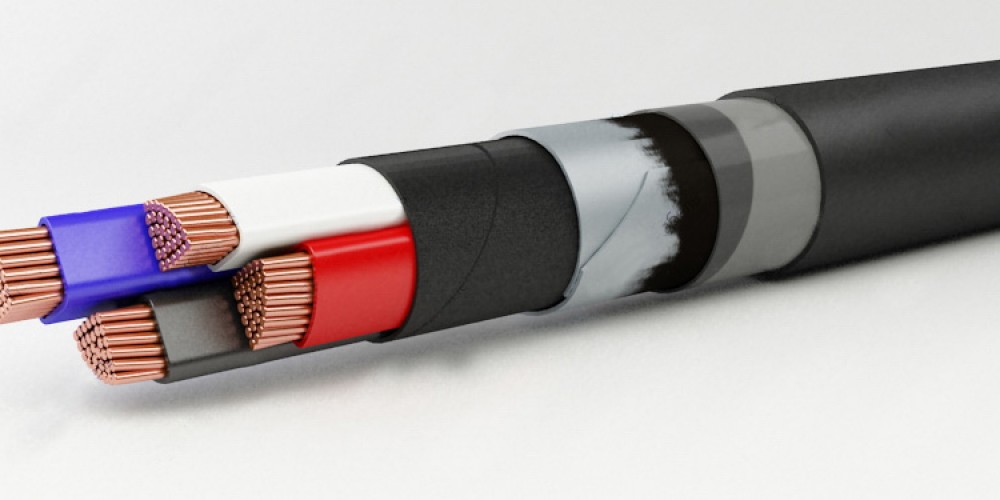

Чтобы выявить, какой кабель нужен для подключения дома, собственнику необходимо определиться с материалом изготовления проводников. Для обустройства электропроводки на территории частных домовладений чаще всего применяются провода с медными токопроводящими жилами. В данную группу входят силовые кабели ВБбШв 4х50, ВБбШв 4х120, ВБбШв 4х70 и многие другие модели. У них немало достоинств, включая хорошую токопроводимость, устойчивость к негативному воздействию факторов внешней среды, длительный срок службы.
Также при проведении электромонтажа на участке применяют силовые кабели с алюминиевыми жилами. Такие проводники обычно используют на участках от ЛЭП до распределительного щита и электросчетчиков.
Способы прокладки кабеля
Выбирая, какой кабель нужен для проводки, необходимо также определиться с вариантом обустройства домашней проводки. Существуют несколько основных методов проведения коммуникаций:
- Воздушные линии;
- Подземные линии;
- Прокладка по стенам зданий;
- Прокладка силовых кабелей вдоль заборов и ограждений.
Метод выбирается в зависимости от назначения объекта, его расположения, удаленности от линий электропередач. Как правило, в большинстве случаев прокладка проводов ведется по воздуху или в земле.

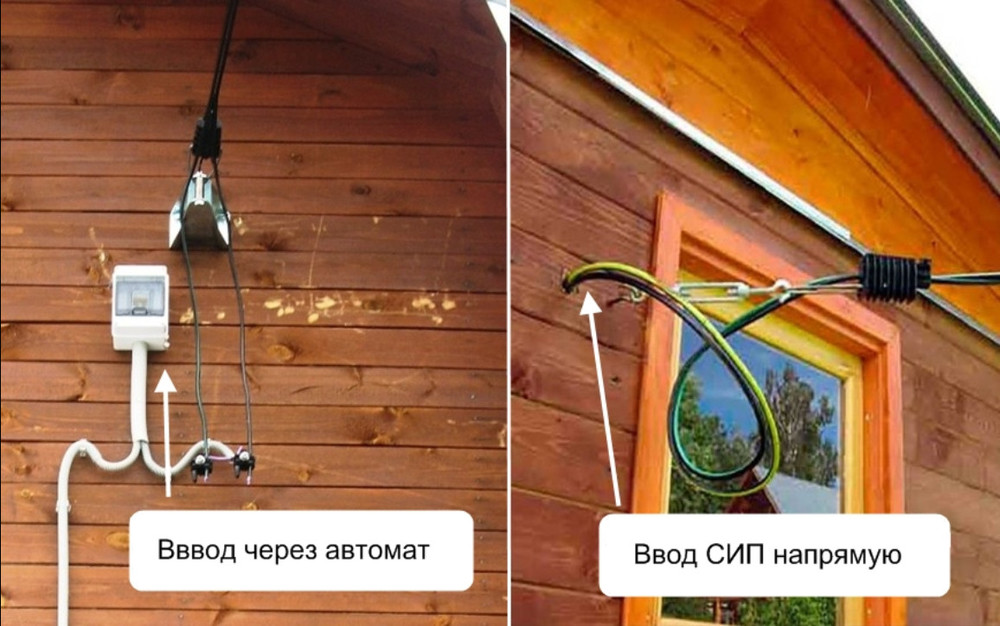

Прокладка воздушных линий
Выбирая, какой кабель нужен для проводки в доме, многие застройщики отдают предпочтение прокладке электрокоммуникаций по воздуху. Такой вариант является самым дешевым и простым в исполнении. Нет таких высоких требований к показателям прочности и герметичности изоляционного слоя проводника, как при подземной прокладке. Если выбрано подключение по воздуху, можно использовать следующие марки кабельно-проводниковой продукции:
- Коаксиальный кабель АВК;
- Самонесущий изолированный проводник СИП;
- Кабели с алюминиевыми токоведущими жилами марки АВВГ;
- Проводники с медными жилами ВВГнг-LS 3х1.5, ВВГнг-LS 3х2.5.
Данные кабели предназначены для использования в сетях с напряжением 220 и 380 В. Устройства могут иметь разное исполнение. При выборе изделия необходимо ориентироваться на такие характеристики проводника, как количество жил, рабочее напряжение, материал изолирующего слоя, температурный диапазон применения устройства и др. При прокладке кабелей марок АВВГ и ВВГ применяется метод тросовой подвязки.

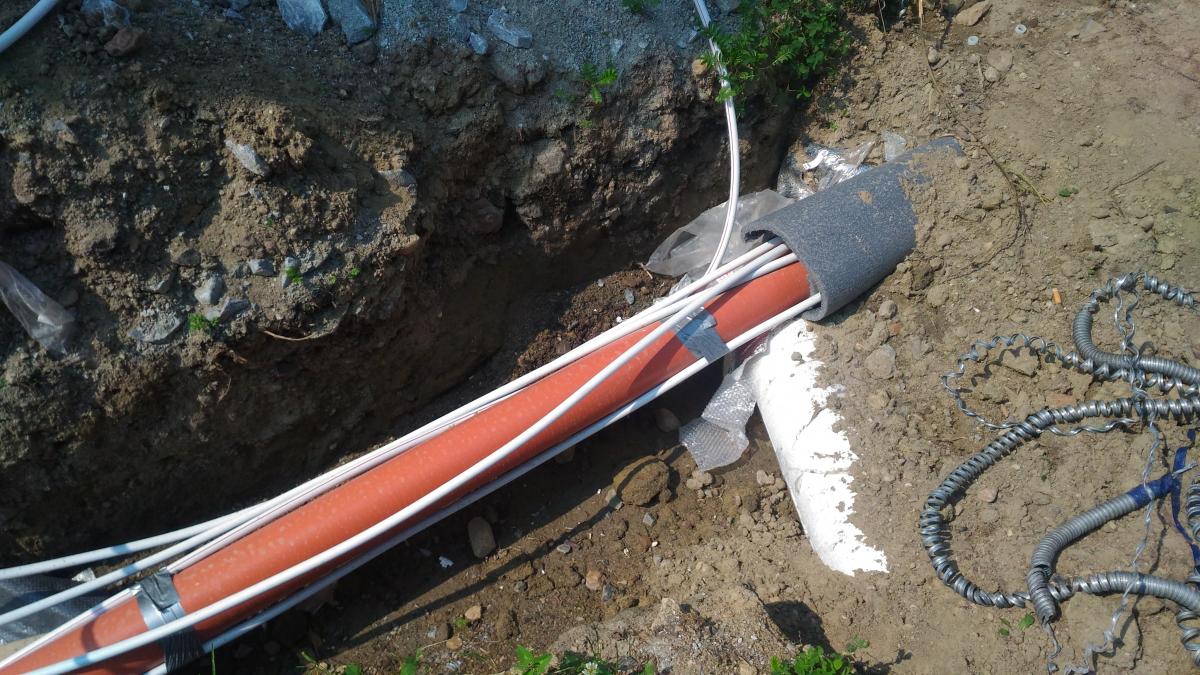

Прокладка линий под землей
В некоторых случаях технические особенности объекта не позволяют провести подключение к линии электропередач по воздуху. В таких ситуациях применяют способ траншейной прокладки коммуникаций. Эта мероприятие довольно трудоемкое и дорогостоящее, так как приходится проводить земляные работы для обустройства траншей.
Чтобы определить, какие кабели нужны в частном доме при подземной прокладке коммуникаций, необходимо понимать, что требования к проводникам здесь являются более строгими по сравнению с воздушными линиями.
Кабельно-проводниковые изделия для монтажа в траншеях обладают особым конструктивным исполнением и имеют бронированную оболочку, изготовленную из стали с оцинкованным покрытием. В эту группу входят модели с алюминиевыми жилами АВБбШв 4х120, АВБбШв 4х240 и других типоразмеров. Устройства снабжены устойчивой к перегреву изоляцией из ПВХ и внешней оболочкой, которая представляет собой шланг из поливинилхлорида. Благодаря стальным лентам увеличиваются защитные свойства конструкции, что позволяет избежать ее повреждения вследствие коррозии, механического воздействия и грызунов.
Укладка кабеля под землей проводится в трубопровод из пластика или асбеста. Конструкция защитит провода от деформации и повреждений, если произойдет усадка грунта. При соблюдении правил проведения монтажа срок службы бронированного кабеля достигает 30 лет.
