Вопрос о том, как рассчитать сечение кабеля, неизменно возникает при планировании электромонтажных работ. Чтобы проводник АВБбШв 4х120 или изделия других типоразмеров работали долго и надежно, следует учитывать эксплуатационные нагрузки, которые определяют выбор в пользу того или иного решения. От правильного выбора проводов зависит и качество работы электрооборудования.
Задумываясь над тем, как выбрать сечение кабеля правильно, некоторые специалисты ориентируются исключительно на собственный опыт. Иногда выбранное сечение жил является подходящим, но в ряде случаев могут возникать ошибки, которые приводят к негативным последствиям. К примеру, если вместо проводника АВБбШв 4х240 вы выбрали неподходящий размер, то есть диаметр будет меньше или больше требуемого, это может представлять угрозу в плане безопасности подключения или стать причиной необоснованных финансовых затрат на материалы.
На какие параметры нужно обратить внимание при выборе сечения проводника?
Сечение ВБбШв 4х50 может существенно отличаться от аналогичного показателя других проводников. По этой причине, прежде чем сделать окончательный выбор, необходимо учесть все факторы. В их числе:
- Величина, длительность и мощность нагрузки на сеть;
- Номинальная сила тока;
- Пороговые показатели напряжения.
Нужно знать не только, как подобрать сечение кабеля, но и учитывать другие характеристики проводника. Он должен быть устойчивым к высоким температурам, чтобы избежать возгорания из-за перегрева или коротких замыканий. Проводник ВБбШв 4х120 и другие модели также должны обладать высокой устойчивостью к механическим повреждениям, вызванным случайным или намеренным воздействием.
Как правильно подобрать кабель по сечению жил, зависит и от условий проведения электромонтажа, поскольку в разных случаях степень влияния внешней среды на проводник может различаться.
Уменьшенное сечение кабеля
Планируя, как рассчитать сечение кабеля по мощности, важно избегать намеренного уменьшения диаметра. Такой подход позволит исключить риски возникновения опасной для здоровья и жизни людей ситуации. Если сечение занижено, происходит постоянный перегрев проводника из-за высокой плотности тока.
В подобных случаях слой изоляции провода ВБбШв 4х70 либо проводника другого типоразмера быстро разрушается, что приводит к короткому замыканию. Это может привести к выходу из строя дорогостоящего оборудования, возгоранию, электротравмам обслуживающего персонала. Если для ВБбШв 4х240 установлено устройство автоотключения, оно будет регулярно срабатывать по причине перегрузки, что создаст определенные неудобства в работе.
Увеличенное сечение кабеля
Цены на кабельно-проводниковую продукцию существенно отличаются в зависимости от характеристик модели, и сечение играет не последнюю роль. Зная, как подобрать кабель по мощности, можно избежать чрезмерных расходов. У моделей с большим сечением жил цена выше, поэтому при обустройстве проводки в квартире или других объектах следует объективно оценивать свои текущие и потенциальные потребности.
В ряде случаев, если возникает вопрос, как выбрать сечение кабеля по мощности, целесообразно проводить монтаж проводки с определенным запасом. Это обойдется дороже, но зато при увеличении нагрузки на сеть вы не будете испытывать проблем.
При использовании проводника большего сечения, если установить автоматическое отключение, произойдет перегрузка следующих линий и не сработает свой автовыключатель.
Проведение расчетов
Перед началом монтажных работ необходимо ознакомиться, как рассчитать сечение кабеля по нагрузке, чтобы выбрать проводник с определенной мощностью. Ее значение не должно быть меньше, чем у подключаемого к сети оборудования. Существует три основных метода проведения расчета:
Расчет по мощности
Проще всего выяснить, как подобрать сечение кабеля по мощности. В этом случае нас интересует суммарная нагрузка на вводный кабель. Для начала необходимо определить и суммировать показатели мощности токопотребляющих устройств. Эта информация указана на корпусе прибора или в техпаспорте к нему.

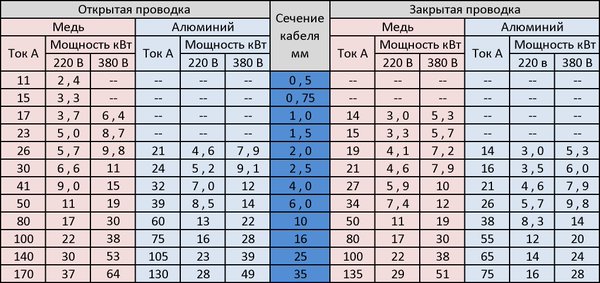

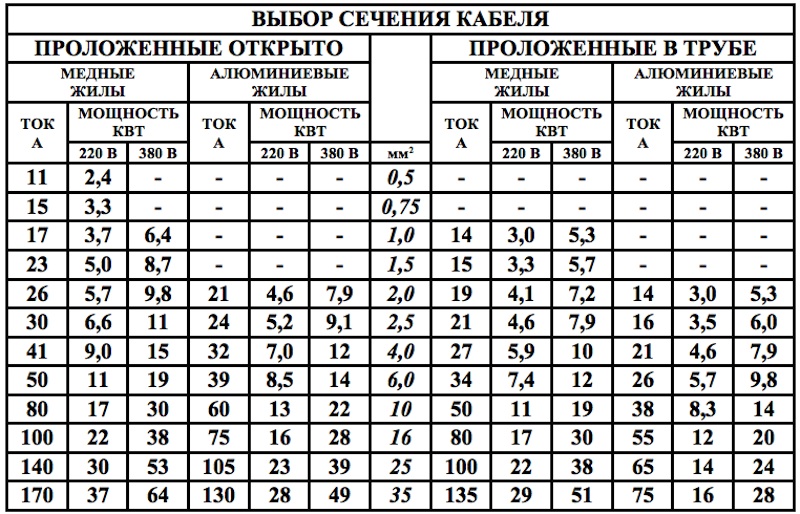

После суммирования общую мощность умножают на 0,75. Этот коэффициент применяется, поскольку все существующие на объекте устройства обычно не подключаются к сети одновременно. Также при расчетах необходимо сделать поправку на потери напряжения в питающей сети. Сделать окончательный выбор в пользу АСБл-10 3х240 или другого типоразмера вам поможет специальная таблица, где указаны расчеты сечения кабелей с разным количеством жил при прокладке по воздуху или в земле.
Расчет диаметра по току
Многих мастеров интересует, как рассчитать сечение кабеля по току. Этот метод дает более точные результаты, чем предыдущий. Расчет диаметра по токовой нагрузке учитывает проходящий через проводник ток.
Для однофазной сети используют формулу: I = P/(U ∙cosφ)
P - мощность нагрузки, U - напряжение сети (220 В).
Также необходимо учесть условия электромонтажа, прибавить к активной токовой нагрузке 5 А, чтобы исключить возможную перегрузку при включении дополнительных приборов. Если вы не уверены, что расчет вручную проведен верно, стоит воспользоваться специальным онлайн-калькулятором для определения сечения кабеля.
При расчете по току также учитывается температура нагрева проводника при прохождении тока. У ВВГнг-LS 3х1.5 и проводов других типоразмеров имеется предельно допустимая температура разогрева жил, которая зависит от типа провода, материала изготовления изоляции, способа монтажа. Как правило, температура при нормальной работе составляет 70 °С, в аварийном режиме – 80 °С, при коротком замыкании – 120 °С.
При нагревании кабеля происходит отвод тепла наружу, чтобы исключить перегрев. В этом отношении многое зависит от окружающей среды, ее состава и влажности. При прокладке по воздуху и в грунте показатели будут существенно различаться.
Например, при подземной прокладке сети для увеличения тепловой проводимости грунта траншею засыпают глиной. Если провода проложены по воздуху, его теплопроводность низкая, поэтому нагрузку по току следует уменьшить.
Еще один важный нюанс – ухудшение свойств изоляции кабеля ВВГнг-LS 3х2.5 и других типов, что обусловлено постепенным высыханием изоляционного слоя.

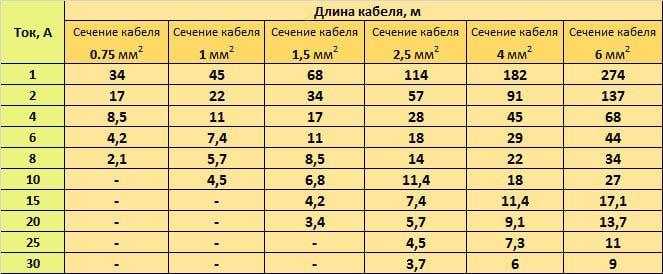

Расчет по длине
Вопрос о том, как рассчитать сечение кабеля по длине, также очень важен. Это обусловлено падением напряжения в сети, поскольку часть энергии тратится на нагрев. Из-за тепловых потерь к потребителю ее попадает меньше, чем было в начале линии.
Таким образом, проводник нужно выбирать не только по сечению жил, но и с учетом расстояния, на которое планируется передавать напряжение. Чем больше активные нагрузки, тем больше тока протекает через кабель, но и теплопотери также возрастут.
Если напряжение снижается, это сразу сказывается на работе токопотребляющих приборов, расположенных дальше остальных. Например, если речь идет об осветительных устройствах, то сразу станет заметно, что лампочки, расположенные далеко от блока питания, горят тускло, что в целом ухудшает качество освещенности объекта.
Избежать подобных проблем поможет грамотный расчет сечения проводов по длине. В первую очередь необходимо учесть потребности в энергии потребителя, находящегося на самом удаленном участке, который в формуле обозначается буквой L.
Необходимо рассчитать, каковы потери напряжения на участке L. Расчет выполняют по следующей формуле:
∆U = (Pr + Qx)L/U,
где P и Q - активная и реактивная мощность, r и x - активное и реактивное сопротивление участка L, а U - номинальная величина напряжения, при котором достигается нормальная работа оборудования.
Допустимые значения ∆U для нормальной работы силовых цепей и систем освещения жилых помещений не должны быть больше ±5 %. Для освещения промышленных сооружений и общественных зданий этот показатель составляет от +5 % до -2,5 %.
Подключение оборудования
При обустройстве силовой сети потребители могут подключаться к ней разными способами. Можно равномерно распределить нагрузки по линии или создать подключение в конце сети. Также может использоваться такой вариант, как обустройство двух линий, одна из которых обладает равномерно распределенными нагрузками и подключается к другой.
