КГ 5х10 - кабель силовой медный гибкий с 5 многопроволочными жилами сечением 10 миллиметров квадратных, в резиновой изоляции и оболочке.
Технические характеристики кабеля КГ 5х10
Климатическое исполнение кабеля гибкого КГ 5*10 - У и УХЛ, категории размещения 1, 2, 3 по ГОСТ 15150-69.
Минимальная температура эксплуатации силового гибкого кабеля КГ 5х10: -40°С.
Максимальная температура эксплуатации КГ 5х10: +50°С.
Кабель силовой гибкий КГ 5*10 стойкий к воздействию влажности воздуха до 98%.
Монтаж кабеля КГ 5х10 производится при температуре не ниже -40 градусов Цельсия.
Минимальный радиус изгиба при прокладке кабеля КГ 5х10 - 214,4 миллиметров.
Растягивающее усилие при монтаже кабеля гибкого КГ 5*10 не должно превышать 1000 Ньютонов.
Длительная допустимая температура нагрева жил кабеля КГ 5х10: не более 75°С.
Наружный диаметр кабеля КГ 5х10: 26,8 миллиметров.
Класс пожарной безопасности по ГОСТ 31565-2012: 02.8.2.5.4.
Расчетная масса кабеля КГ 5*10: 1,25 килограмм в метре.
Срок службы силового гибкого кабеля КГ 5х10 4 года с даты изготовления.
Допустимая токовая нагрузка кабеля КГ 5х10: 70 Ампер.
Расшифровка маркировки КГ 5*10
К - кабель.
Г - гибкий.
5 - количество медных многопроволочных жил.
10 - сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(0,66) - номинальное напряжение до 660 Вольт.
(0,38) - номинальное напряжение до 380 Вольт.

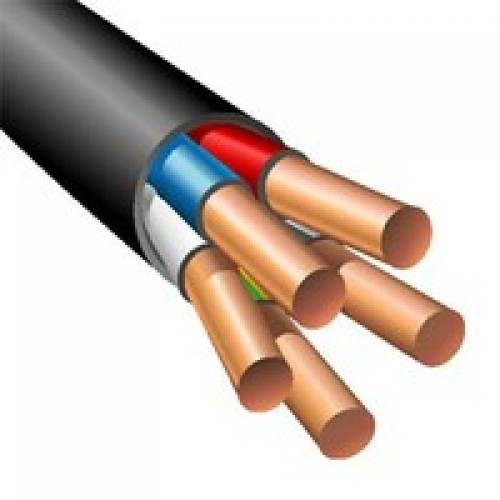

Конструкция кабеля КГ 5х10
1) Жила - медная, многопроволочная, круглой формы, пятого класса по ГОСТ 22483.
2) Разделительный слой – синтетическая пленка либо слой талька.
2) Изоляция – из резины изоляционной.
3) Оболочка – из резины шланговой.
Применение кабеля КГ 5х10
Силовой гибкий медный кабель КГ 5*10 предназначен для соединения подвижных механизмов к электрическим сетям напряжением до 660 Вольт частотой до 400 Герц.
Кабелем КГ 5х10 прокладывают временные линии электропитания строительных объектов, запитывают инструмент и оборудование.
Кабель гибкий КГ 5*10 не предназначен для применения на подъемно-транспортном оборудовании.
