Расшифровка кабеля ПвБбШп:
Пв - Изоляция жил из сшитого полиэтилена
Б - Броня из двух стальных лент
б - Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
Шп - Защитный покров в виде выпрессованного шланга из полиэтилена

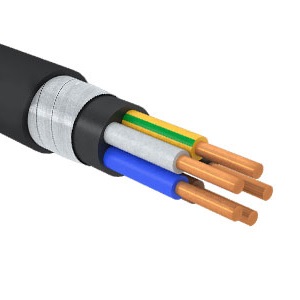

Элементы конструкции кабеля ПвБбШп 4х240:
1. Токопроводящая жила:
- материал - медь:
от 4 до 50 мм2 (однопроволочная жила - ОЖ),
от 16 до 240 мм2 (многопроволочная жила);
- количество жил: 3+1, 4, 5.
2. Изоляция из сшитого полиэтилена (цветовая маркировка жил);
3. Сердечник;
4. Скрепляющая обмотка (для кабелей сечением 50 мм2 и выше);
5. Двуслойная поясная изоляция (внутренний слой — резина,
наружный — полиэтилен или ПВХ пластикат);
6. Броня из двух стальных оцинкованных лент;
7. Защитный шланг из полиэтилена.
Область применения кабеля ПвБбШп 4х240:
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц.
Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.
Кабели применяются для прокладки:
* в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям; * в грунтах с повышенной влажностью;
* в воде.
Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +130°С и продолжительность работы в аварийном режиме не должна быть более 6 часов в сутки.
Срок службы кабеля ПвБбШп 4х240 — 30 лет.
ПвБбШп 4х240
Описание
Характеристики
Количество жил2 | 4 |
Материал жилы | Медь |
Сечение жилы (мм/кв)2 | 240 |
Тип | ПвБбШп |
Материал изоляции | ПВХ |
Материал оболочки | ПВХ |
Диапазон температур эксплуатации (°С) | от -50 до +50 |
Срок службы | 30 лет |
