Описание
Технические характеристики кабеля СИП-4 5х16
Номинальное напряжение: 0.6/1кВ. Температура окружающей среды при эксплуатации кабеля от -50°С до +50°С. Минимальная температура прокладки кабеля без предварительного подогрева -20°С Предельная длительно допустимая рабочая температура жил 90°С Предельно допустимая температура нагрева жил кабелей в аварийном режиме или режиме перегрузки 130°С Максимальная температура нагрева жил при коротком замыкании 250°С Минимально допустимый радиус изгиба при прокладке 7,5 диам. кабеля. Срок службы, не менее 30 лет Гарантийный срок эксплуатации кабеля 3 года Провода после выдержки в воде при температуре (20±10)°C в течение 10 минут должны выдерживать на строительной длине испытание переменным напряжением частотой 50Гц в течение не менее 5 минут: самонесущие изолированные – 4кВ- защищенные на номинальное напряжение 20кВ-6кВ- защищенные на номинальное напряжение 35 кВ-10кВ. Пробивное напряжение защитной изоляции защищенных проводов после выдержки в воде при температуре (20±5)°С в течение не менее 1 часа должно быть: для проводов на номинальное напряжение 20кВ, не менее-24 кВ, для проводов на номинальное напряжение 35 кВ, не менее — 40кВ переменного тока частотой 50Гц.
Расшифровка маркировки СИП-4 5х16
С - Самонесущий И - Изолированный П - Провод 4 - Тип конструкции: провод самонесущий с алюминиевыми фазными токопроводящими жилами, с изоляцией из сшитого полиэтилена, с нулевой несущей ИЗОЛИРОВАННОЙ жилой из алюминиевого сплава на напряжение 0,66/1 кВ

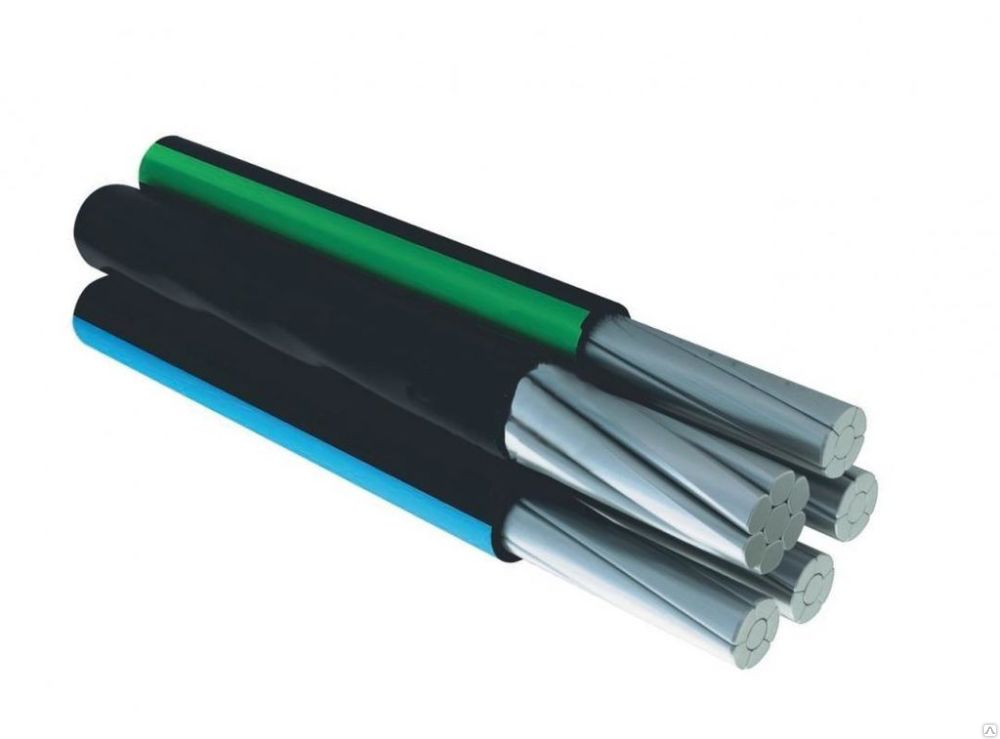

Конструкция кабеля СИП-4 5х16
Кабель СИП-4 5х16 изготавливается из уплотненной алюминиевой проволоки с шагом ее скрутки до 45 см. В проводе 2-4 токопроводящие жилы. СИП-4 производят в сечениях 16-95 мм2. В кабеле сечения до 25 мм2 используется правосторонняя скрутка, для больших размеров – левосторонняя. Провода разных сечений рассчитаны на ток от 95 до 250 А при нормальных условиях эксплуатации.
Применение кабеля СИП-4 5х16
Предназначен для эксплуатации в составе линий электропередач переменного тока частотой 50 Гц с верхним пределом напряжения от 2,5 до 4 кВ. Изготовители учитывают довольно обширный температурный режим эксплуатации – от минус шестидесяти до плюс пятидесяти градусов; прокладывание должно реализовыватся при температуре воздуха не ниже минус двадцать градусов. Разрешается применение данного провода в местах промышленной застройки и местах засоленных песков и рек, на морских побережьях. В своей консткукции не имеет несущей жилы, а только лишь токопроводящие, провод не применяется для прокладки самой магистрали. Применяют его для подводов электричества от этой магистрали к зданиям и сооружениям. Благодаря этому он носит название - ответвительные кабели. К тому же применяется в составе сетей для освещения улиц, парков и др.
Характеристики
Количество жил2
|
5
|
Материал жилы
|
Алюминий
|
Модель
|
СИП-4
|
Сечение жилы (мм/кв)2
|
16
|
Материал изоляции
|
Полиэтилен
|
Диапазон температур эксплуатации (°С)
|
От -40 до +50
|
Срок службы
|
До 30 лет
|
