Описание
Технические характеристики кабеля СИП-4 4х95
Номинальное переменное напряжение 0,6/1 кВ частотой 50 Гц Испытательное импульсное напряжение 20 кВ Прочность алюминия на разрыв не менее 120 МПа Электрическое сопротивление основных жил не более 0,320 Ом/км Длительно допустимая токовая нагрузка основных жил 300 А Допустимый ток односекундного КЗ основных жил 8,8 кА Строительная длина по заказу потребителя Допустимая температура нагрева жил 90 °С Максимальная температура нагрева жил 250 °С при коротком замыкании Минимальный радиус изгиба 10 наружных диаметров Диапазон рабочих температур −60...+50 °C Срок службы не менее 40 лет с даты изготовления
Расшифровка маркировки СИП-4 4х95
С - Самонесущий И - Изолированный П - Провод 4 - Тип конструкции: провод самонесущий с алюминиевыми фазными токопроводящими жилами, с изоляцией из сшитого полиэтилена, с нулевой несущей ИЗОЛИРОВАННОЙ жилой из алюминиевого сплава на напряжение 0,66/1 кВ

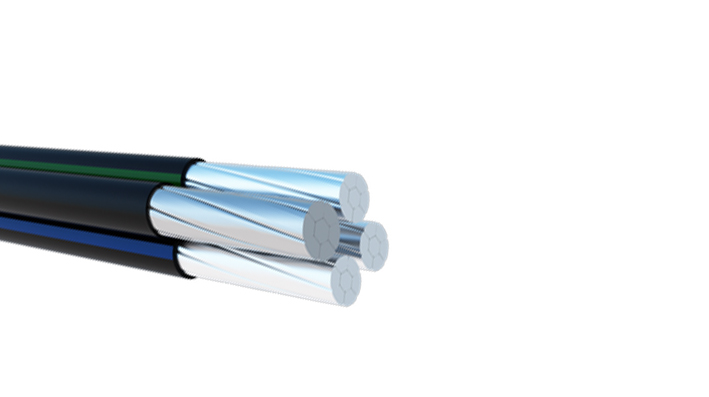

Конструкция кабеля СИП-4 4х95
1. Четыре основные круглые многопроволочные уплотнённые алюминиевые жилы номинальным сечением 95 мм2. 2. Изоляция из светостабилизированного сшитого полиэтилена номинальной толщиной 1,7 мм. 3. Основные жилы скручены в провод в правом направлении.
Применение кабеля СИП-4 4х95
Предназначен для эксплуатации в составе линий электропередач переменного тока частотой 50 Гц с верхним пределом напряжения от 2,5 до 4 кВ. Изготовители учитывают довольно обширный температурный режим эксплуатации – от минус шестидесяти до плюс пятидесяти градусов; прокладывание должно реализовыватся при температуре воздуха не ниже минус двадцать градусов. Разрешается применение данного провода в местах промышленной застройки и местах засоленных песков и рек, на морских побережьях. В своей консткукции не имеет несущей жилы, а только лишь токопроводящие, провод не применяется для прокладки самой магистрали. Применяют его для подводов электричества от этой магистрали к зданиям и сооружениям. Благодаря этому он носит название - ответвительные кабели. К тому же применяется в составе сетей для освещения улиц, парков и др.
Характеристики
Количество жил2
|
4
|
Материал жилы
|
Алюминий
|
Модель
|
Провод СИП-4
|
Сечение жилы (мм/кв)2
|
95
|
Материал изоляции
|
Полиэтилен
|
Диапазон температур эксплуатации (°С)
|
От -40 до +50
|
Срок службы
|
До 30 лет
|
