Провод СИП-4 2х16

Технические характеристики кабеля СИП-4 2х16

Номинальное переменное напряжение 0,6/1 кВ частотой 50 Гц Испытательное импульсное напряжение 20 кВ Прочность алюминия на разрыв не менее 120 МПа Электрическое сопротивление основных жил не более 1,910 Ом/км Длительно допустимая токовая нагрузка основных жил 100 А Допустимый ток односекундного КЗ основных жил 1,5 кА Строительная длина по заказу потребителя Допустимая температура нагрева жил 90 °С Максимальная температура нагрева жил 250 °С при коротком замыкании Минимальный радиус изгиба 10 наружных диаметров Диапазон рабочих температур −60...+50 °C Срок службы не менее 40 лет с даты изготовления

Расшифровка маркировки СИП-4 2х16

С - Самонесущий И - Изолированный П - Провод 4 - Тип конструкции: провод самонесущий с алюминиевыми фазными токопроводящими жилами, с изоляцией из сшитого полиэтилена, с нулевой несущей ИЗОЛИРОВАННОЙ жилой из алюминиевого сплава на напряжение 0,66/1 кВ

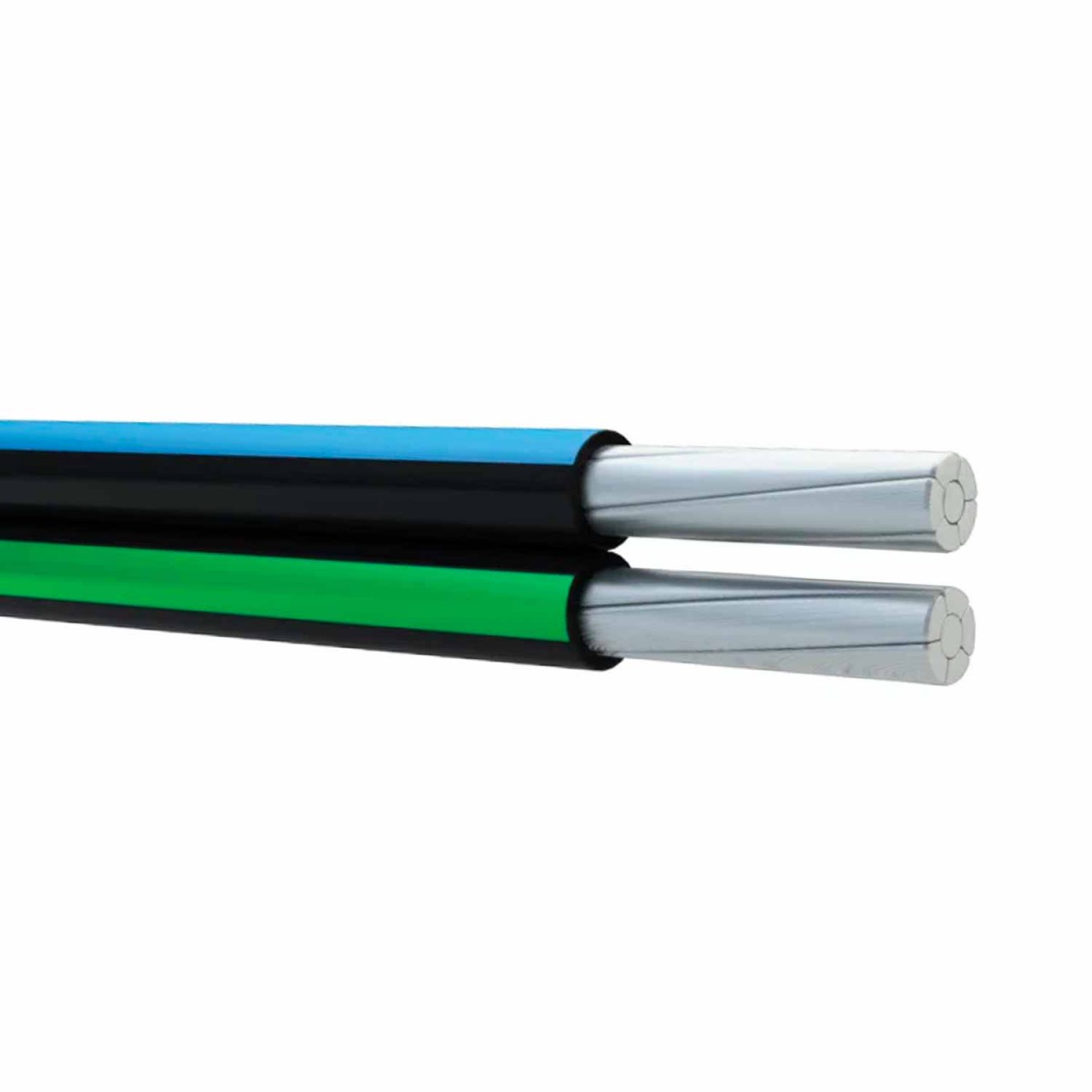

Конструкция кабеля СИП-4 2х16

1. Две основные круглые многопроволочные уплотнённые алюминиевые жилы номинальным сечением 16 мм2. 2. Изоляция из светостабилизированного сшитого полиэтилена номинальной толщиной 1,3 мм. 3. Основные жилы скручены в провод в правом направлении.

Применение кабеля СИП-4 2х16

Предназначен для эксплуатации в составе линий электропередач переменного тока частотой 50 Гц с верхним пределом напряжения от 2,5 до 4 кВ. Изготовители учитывают довольно обширный температурный режим эксплуатации – от минус шестидесяти до плюс пятидесяти градусов; прокладывание должно реализовыватся при температуре воздуха не ниже минус двадцать градусов. Разрешается применение данного провода в местах промышленной застройки и местах засоленных песков и рек, на морских побережьях. В своей консткукции не имеет несущей жилы, а только лишь токопроводящие, провод не применяется для прокладки самой магистрали. Применяют его для подводов электричества от этой магистрали к зданиям и сооружениям. Благодаря этому он носит название - ответвительные кабели. К тому же применяется в составе сетей для освещения улиц, парков и др.
