Описание
Технические характеристики кабеля ПуГВ 16
Номинальное переменное напряжение 450/750 В частотой до 400 Гц Номинальное постоянное напряжение 1000 В Длительно допустимая токовая нагрузка 115 А Сопротивление изоляции при 20 °С не менее 5 МОм·км Сопротивление изоляции при 70 °С не менее 0,0046 МОм·км Строительная длина не менее 100 м Маломеры в партии не более 20% кусками от 20 м Допустимая температура нагрева жил 70 °C Минимальный радиус изгиба 5 наружных диаметров Диапазон рабочих температур −50...+65 °C Срок службы не менее 15 лет с даты изготовления
Расшифровка маркировки ПуГВ 10
П - Провод у - Установочный Г- Гибкий В - Изоляция из поливинилхлоридного пластиката

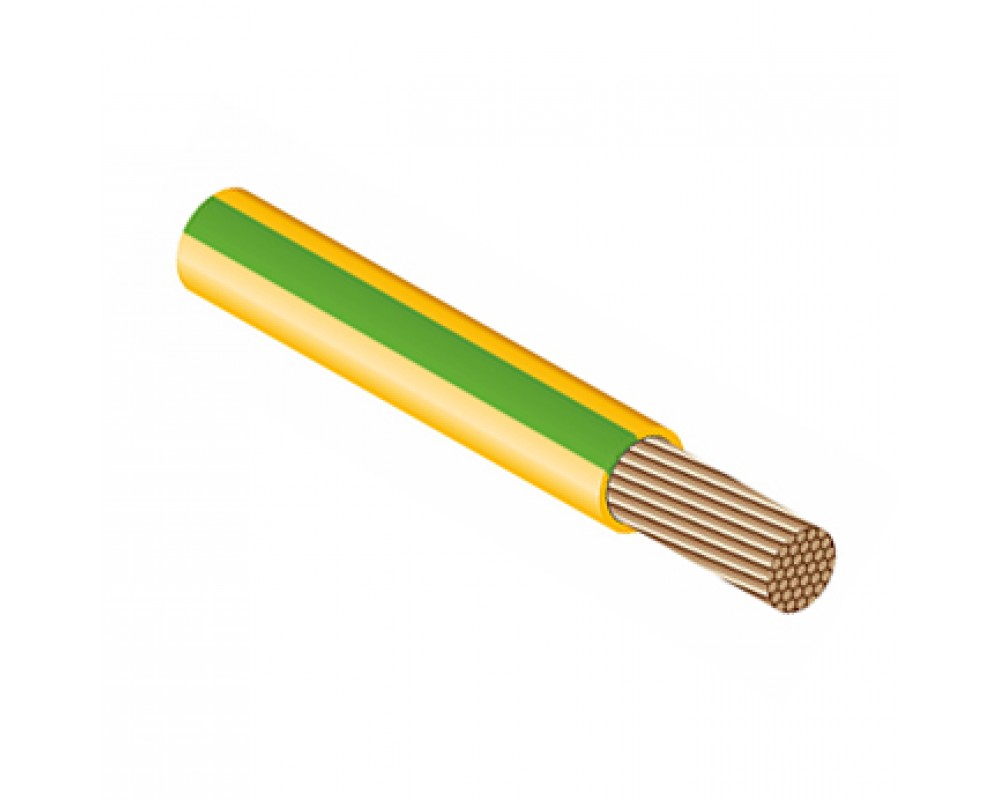

Конструкция кабеля ПуГВ 16
1. Многопроволочная медная или медная лужёная токопроводящая жила номинальным сечением 16 мм2, соответствующая 5 классу по ГОСТ 22483-2012. 2. Поверх жилы под изоляцией допускается сепаратор в виде обмотки или плёнки. 3. Изоляция из поливинилхлоридного пластиката номинальной толщиной 1,0 мм.
Применение кабеля ПуГВ 16
Предназначенный для стационарной прокладки в электросетях напряжением до 750 вольт частотой до 400Гц. Проводом ПуГВ прокладывают системы электропитания в осветительных и силовых сетях, коммутируют оборудование в силовых электрощитах, а также для монтажа электрооборудования, машин, станков имеханизмов, внутренних электроустановок. Провод ПуГВ 16 применяется для прокладки в стальных трубах, на лотках и коробах, для монтажа электрических цепей, где требуется повышенная гибкость при монтаже.
Характеристики
Количество жил2
|
1
|
Материал жилы
|
Медь
|
Модель
|
ПуГВ
|
Сечение жилы (мм/кв)2
|
16
|
Материал изоляции
|
ПВХ
|
Материал оболочки
|
ПВХ
|
Диапазон температур эксплуатации (°С)
|
От -40 до +50
|
Срок службы
|
До 30 лет
|
