Описание
Технические характеристики кабеля ВВГнг-LSLTx 4х185
Номинальное переменное напряжение 1 кВ частотой 50 Гц Испытательное переменное напряжение 3,5 кВ частотой 50 Гц Время выдержки при испытании 10 мин Длительно допустимая токовая нагрузка 369 А на воздухе, 376 А в земле Допустимый ток односекундного КЗ 20,39 кА Сопротивление изоляции при 20 °С не менее 3,7 МОм·км Строительная длина по заказу потребителя Допустимая температура нагрева жил 70 °C Максимальная температура нагрева жил 90 °C при перегрузке, 160 °C при токе КЗ Минимальный радиус изгиба 7,5 наружных диаметров Диапазон рабочих температур −50...+50 °C Срок службы не менее 30 лет с даты изготовления
Расшифровка маркировки ВВГнг-LSLTx 4х185
В -Изоляция – из ПВХ пластиката пониженной пожарной опасности Внг-LS - Оболочка - из ПВХ пластиката пониженной пожарной опасности Г - Отсутствие защитных покровов LTx - C низкой токсичностью продуктов горения

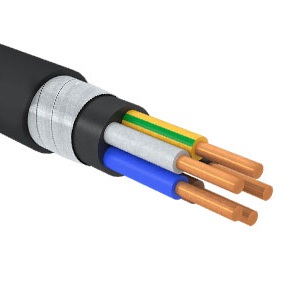

Конструкция кабеля ВВГнг-LSLTx 4х185
1. Четыре многопроволочные секторные токопроводящие медные жилы номинальным сечением 185 мм2, соответствующие 2 классу по ГОСТ 22483-2012. 2. Изоляция жилы из низкотоксичного ПВХ пластиката пониженной пожароопасности номинальной толщиной 2,0 мм. 3. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей. 4. Поясная изоляция из низкотоксичного ПВХ пластиката пониженной пожароопасности номинальной толщиной 1,4 мм. 5. Оболочка из низкотоксичного ПВХ пластиката пониженной пожароопасности, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 2,3 мм.
Применение кабеля ВВГнг-LSLTx 4х185
Кабеля ВВГнг(А)-LSLTx предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц или при постоянном напряжении до 1,5 кВ, сохраняющие работоспособность при пожаре.
Характеристики
Количество жил2
|
4
|
Материал жилы
|
Медь
|
Модель
|
ВВГнг-LSLTx
|
Сечение жилы (мм/кв)2
|
185
|
Материал изоляции
|
ПВХ
|
Материал оболочки
|
ПВХ
|
Диапазон температур эксплуатации (°С)
|
От -40 до +50
|
Срок службы
|
До 30 лет
|
