Описание
Технические характеристики кабеля ВВГнг-LSLTx 4х150
Номинальное переменное напряжение 1 кВ частотой 50 Гц Испытательное переменное напряжение 3,5 кВ частотой 50 Гц Время выдержки при испытании 10 мин Длительно допустимая токовая нагрузка 321 А на воздухе, 332 А в земле Допустимый ток односекундного КЗ 16,30 кА Сопротивление изоляции при 20 °С не менее 3,7 МОм·км Строительная длина по заказу потребителя Допустимая температура нагрева жил 70 °C Максимальная температура нагрева жил 90 °C при перегрузке, 250 °C при токе КЗ Минимальный радиус изгиба 7,5 наружных диаметров Диапазон рабочих температур −50...+50 °C Срок службы не менее 30 лет с даты изготовления
Расшифровка маркировки ВВГнг-LSLTx 4х150
В -Изоляция – из ПВХ пластиката пониженной пожарной опасности Внг-LS - Оболочка - из ПВХ пластиката пониженной пожарной опасности Г - Отсутствие защитных покровов LTx - C низкой токсичностью продуктов горения

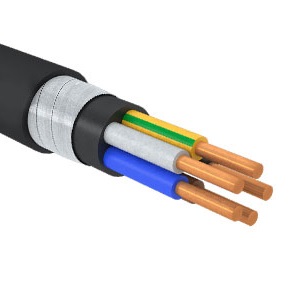

Конструкция кабеля ВВГнг-LSLTx 4х150
1. Четыре многопроволочные секторные токопроводящие медные жилы номинальным сечением 150 мм2, соответствующие 2 классу по ГОСТ 22483-2012. 2. Термический барьер в виде обмотки с перекрытием не менее 40% из двух слюдосодержащих лент номинальной толщиной 0,14 мм. 3. Изоляция жилы из ПВХ пластиката пониженной пожароопасности, номинальной толщиной 1,8 мм. 4. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей. 5. Поясная изоляция из ПВХ пластиката пониженной пожароопасности номинальной толщиной 1,4 мм. 6. Оболочка из ПВХ пластиката пониженной пожароопасности, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 2,3 мм.
Применение кабеля ВВГнг-LSLTx 4х150
Кабеля ВВГнг(А)-LSLTx предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц или при постоянном напряжении до 1,5 кВ, сохраняющие работоспособность при пожаре.
Характеристики
Количество жил2
|
4
|
Материал жилы
|
Медь
|
Модель
|
ВВГнг-LSLTx
|
Сечение жилы (мм/кв)2
|
150
|
Материал изоляции
|
ПВХ
|
Материал оболочки
|
ПВХ
|
Диапазон температур эксплуатации (°С)
|
От -40 до +50
|
Срок службы
|
До 30 лет
|
