Кабель ВВГнг(A)-FRLSLTx 5х25

Технические характеристики кабеля ВВГнг(A)-FRLSLTx 5х25

Номинальное переменное напряжение 0,66 кВ частотой 50 Гц Испытательное переменное напряжение 3 кВ частотой 50 Гц Время выдержки при испытании 10 мин Длительно допустимая токовая нагрузка 104 А на воздухе, 123 А в земле Допустимый ток односекундного КЗ 2,78 кА Сопротивление изоляции при 20 °С не менее 5,6 МОм·км Строительная длина по заказу потребителя Допустимая температура нагрева жил 70 °C Максимальная температура нагрева жил 90 °C при перегрузке, 250 °C при токе КЗ Минимальный радиус изгиба 7,5 наружных диаметров Диапазон рабочих температур −50...+50 °C Срок службы не менее 30 лет с даты изготовления

Расшифровка маркировки ВВГнг(A)-FRLSLTx 5х25

В - Изоляция жил из поливинилхлоридного пластиката В - Оболочка из поливинилхлоридного пластиката Г - Отсутствие защитных покровов нг - Не распространяющий горение при групповой прокладке FR - Огнестойкий LS - С низким дымо- газовыделением LTx - С низкой токсичностью продуктов горения

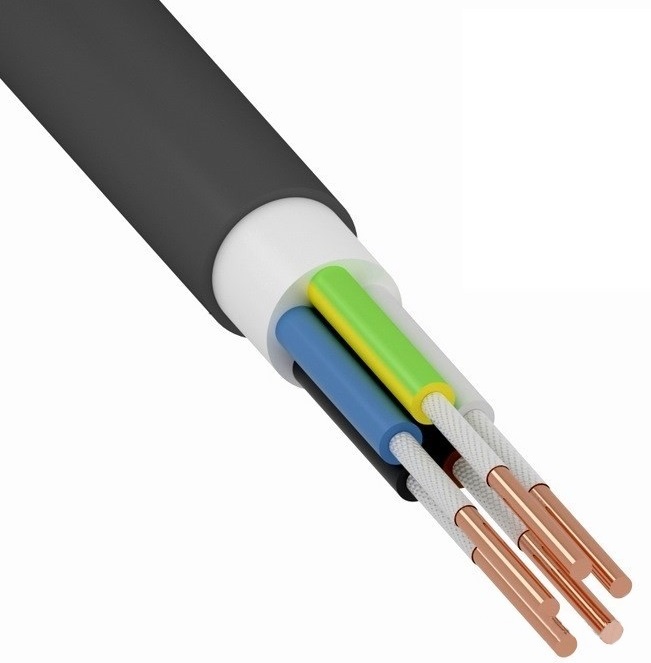

Конструкция кабеля ВВГнг(A)-FRLSLTx 5х25

1. Пять однопроволочных или многопроволочных круглых или секторных токопроводящих медных жил номинальным сечением 25 мм2, соответствующих 1 или 2 классу по ГОСТ 22483-2012. 2. Термический барьер в виде обмотки с перекрытием не менее 40% из двух слюдосодержащих лент номинальной толщиной 0,14 мм. 3. Изоляция жилы из низкотоксичного ПВХ пластиката пониженной пожароопасности номинальной толщиной 1,1 мм. 4. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей. 5. Поясная изоляция из низкотоксичного ПВХ пластиката пониженной пожароопасности номинальной толщиной 1,0 мм. 6. Оболочка из низкотоксичного ПВХ пластиката пониженной пожароопасности, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,9 мм.

Применение кабеля ВВГнг(A)-FRLSLTx 5х25

Кабель ВВГнг(А)-FRLSLTx используется для передачи электросигнала к различным стационарным установкам. Изделие обладает повышенной пожарной безопасностью. Это позволяет применять его для прокладки во взрывоопасных зонах, а также в медицинских учреждениях, вокзалах, кинотеатрах, метро, клубах, театрах. Прослеживается большой спрос на марку, так как она отличается износостойкостью, безопасностью и длительным сроком эксплуатации.
