Описание
Технические характеристики кабеля ВВГнг(A)-FRLSLTx 4х185
Номинальное переменное напряжение 1 кВ частотой 50 Гц Испытательное переменное напряжение 3,5 кВ частотой 50 Гц Время выдержки при испытании 10 мин Длительно допустимая токовая нагрузка 369 А на воздухе, 376 А в земле Допустимый ток односекундного КЗ 20,39 кА Сопротивление изоляции при 20 °С не менее 3,7 МОм·км Строительная длина по заказу потребителя Допустимая температура нагрева жил 70 °C Максимальная температура нагрева жил 90 °C при перегрузке, 250 °C при токе КЗ Минимальный радиус изгиба 7,5 наружных диаметров Диапазон рабочих температур −50...+50 °C Срок службы не менее 30 лет с даты изготовления
Расшифровка маркировки ВВГнг(A)-FRLSLTx 4х185
В - Изоляция жил из поливинилхлоридного пластиката В - Оболочка из поливинилхлоридного пластиката Г - Отсутствие защитных покровов нг - Не распространяющий горение при групповой прокладке FR - Огнестойкий LS - С низким дымо- газовыделением LTx - С низкой токсичностью продуктов горения

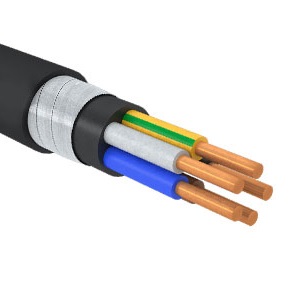

Конструкция кабеля ВВГнг(A)-FRLSLTx 4х185
1. Четыре многопроволочные секторные токопроводящие медные жилы номинальным сечением 185 мм2, соответствующие 2 классу по ГОСТ 22483-2012. 2. Термический барьер в виде обмотки с перекрытием не менее 40% из двух слюдосодержащих лент номинальной толщиной 0,14 мм. 3. Изоляция жилы из низкотоксичного ПВХ пластиката пониженной пожароопасности номинальной толщиной 2,0 мм. 4. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей. 5. Поясная изоляция из низкотоксичного ПВХ пластиката пониженной пожароопасности номинальной толщиной 1,4 мм. 6. Оболочка из низкотоксичного ПВХ пластиката пониженной пожароопасности, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 2,3 мм.
Применение кабеля ВВГнг(A)-FRLSLTx 4х185
Кабель ВВГнг(А)-FRLSLTx используется для передачи электросигнала к различным стационарным установкам. Изделие обладает повышенной пожарной безопасностью. Это позволяет применять его для прокладки во взрывоопасных зонах, а также в медицинских учреждениях, вокзалах, кинотеатрах, метро, клубах, театрах. Прослеживается большой спрос на марку, так как она отличается износостойкостью, безопасностью и длительным сроком эксплуатации.
Характеристики
Количество жил2
|
4
|
Материал жилы
|
Медь
|
Модель
|
ВВГнг(A)-FRLSLTx
|
Сечение жилы (мм/кв)2
|
185
|
Материал изоляции
|
ПВХ
|
Материал оболочки
|
ПВХ
|
Диапазон температур эксплуатации (°С)
|
От -40 до +50
|
Срок службы
|
До 30 лет
|
