Технические характеристики кабеля ВВГнг(A)-FRLS 5х185 - 1кВ
Номинальное переменное напряжение 1 кВ частотой 50 Гц Испытательное переменное напряжение 3,5 кВ частотой 50 Гц Время выдержки при испытании 10 мин Длительно допустимая токовая нагрузка 369 А на воздухе, 376 А в земле Допустимый ток односекундного КЗ 20,39 кА Сопротивление изоляции при 20 °С не менее 3,7 МОм·км Строительная длина по заказу потребителя Допустимая температура нагрева жил 70 °C Максимальная температура нагрева жил 90 °C при перегрузке, 250 °C при токе КЗ Минимальный радиус изгиба 7,5 наружных диаметров Диапазон рабочих температур −50...+50 °C Срок службы не менее 30 лет с даты изготовленияРасшифровка маркировки ВВГнг(A)-FRLS 5х185 - 1кВ
В - Изоляция из ПВХ композиции. В - Оболочка из ПВХ композиции. Г - Не имеет брони. нг - Пониженная пожарная опасность кабеля. (А) - Индекс пожаробезопасности, означает что кабель не распространяет горение при групповой прокладке (прокладке в пучках). FR - Стоек к воздействию открытого огня. LS - Пониженное выделение дыма. Номинальное напряжение 1 кВ.Конструкция кабеля ВВГнг(A)-FRLS 5х185 - 1кВ

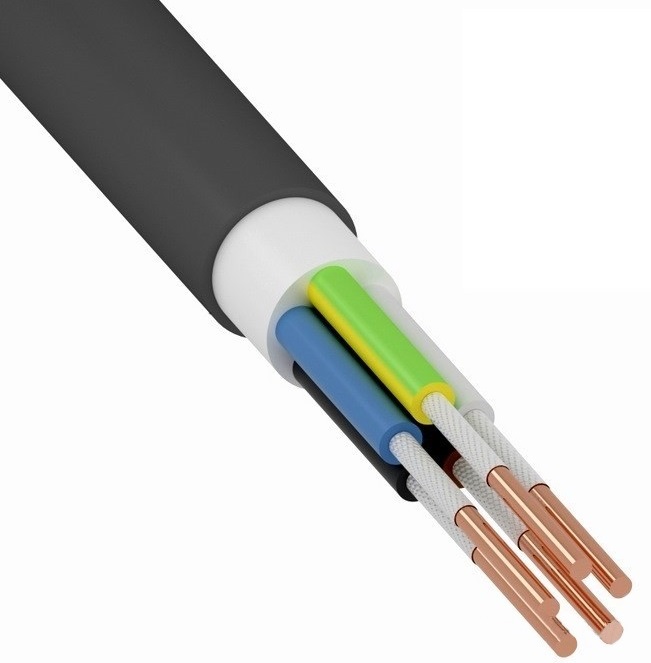

1. Пять многопроволочных секторных токопроводящих медных жил номинальным сечением 185 мм2, соответствующих 2 классу по ГОСТ 22483-2012. 2. Термический барьер в виде обмотки с перекрытием не менее 40% из двух слюдосодержащих лент номинальной толщиной 0,14 мм. 3. Изоляция жилы из ПВХ пластиката пониженной пожароопасности, номинальной толщиной 2,0 мм. 4. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей. 5. Поясная изоляция из ПВХ пластиката пониженной пожароопасности номинальной толщиной 1,6 мм. 6. Оболочка из ПВХ пластиката пониженной пожароопасности, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 2,5 мм.Применение кабеля ВВГнг(A)-FRLS 5х185 - 1кВ
Для кабельных линий питания оборудования систем безопасности АЭС, электропроводок цепей систем пожарной безопасности (цепи пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов).Для электропроводок в операционных отделениях больниц, цепей аварийного электроснабжения и питания оборудования (токоприемников), функционирующих при пожаре.
