Кабель ВВГнг(A)-FRLS 4х2,5

Технические характеристики кабеля ВВГнг(А)-FRLS 4х2,5

Номинальное переменное напряжение 0,66 кВ частотой 50 Гц Испытательное переменное напряжение 3 кВ частотой 50 Гц Время выдержки при испытании 10 мин Длительно допустимая токовая нагрузка 19 А на воздухе, 25 А в земле Допустимый ток односекундного КЗ 0,17 кА Сопротивление изоляции при 20 °С не менее 12,3 МОм·км Строительная длина по заказу потребителя Допустимая температура нагрева жил 70 °C Максимальная температура нагрева жил 90 °C при перегрузке, 250 °C при токе КЗ Минимальный радиус изгиба 7,5 наружных диаметров Диапазон рабочих температур −50...+50 °C Срок службы не менее 30 лет с даты изготовления

Расшифровка маркировки ВВГнг(А)-FRLS 4х2,5

В - Изоляция из ПВХ композиции. В - Оболочка из ПВХ композиции. Г - Не имеет брони. нг - Пониженная пожарная опасность кабеля. (А) - Индекс пожаробезопасности, означает что кабель не распространяет горение при групповой прокладке (прокладке в пучках). FR - Стоек к воздействию открытого огня. LS - Пониженное выделение дыма.

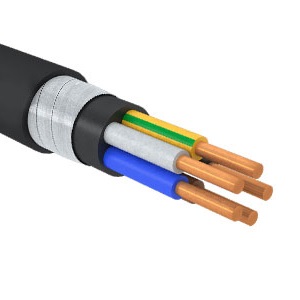

Конструкция кабеля ВВГнг(А)-FRLS 4х2,5

1. Четыре однопроволочные круглые токопроводящие медные жилы номинальным сечением 2,5 мм2, соответствующие 1 классу по ГОСТ 22483-2012. 2. Термический барьер в виде обмотки с перекрытием не менее 40% из двух слюдосодержащих лент номинальной толщиной 0,14 мм. 3. Изоляция жилы из ПВХ пластиката пониженной пожароопасности номинальной толщиной 0,6 мм. 4. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей. 5. Поясная изоляция из ПВХ пластиката пониженной пожароопасности номинальной толщиной 1,0 мм. 6. Оболочка из ПВХ пластиката пониженной пожароопасности, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 1,8 мм

Применение кабеля ВВГнг(А)-FRLS 4х2,5

Кабеля ВВГнг(А)-FRLS предназначены для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ частотой до 100 Гц или при постоянном напряжении до 1,5 кВ, сохраняющие работоспособность при пожаре.
