Кабель ВВГнг(A)-FRLSLTx 4х150

Технические характеристики кабеля ВВГнг(A)-FRLSLTx 4х150

Номинальное переменное напряжение 1 кВ частотой 50 Гц Испытательное переменное напряжение 3,5 кВ частотой 50 Гц Время выдержки при испытании 10 мин Длительно допустимая токовая нагрузка 321 А на воздухе, 332 А в земле Допустимый ток односекундного КЗ 16,30 кА Сопротивление изоляции при 20 °С не менее 3,7 МОм·км Строительная длина по заказу потребителя Допустимая температура нагрева жил 70 °C Максимальная температура нагрева жил 90 °C при перегрузке, 250 °C при токе КЗ Минимальный радиус изгиба 7,5 наружных диаметров Диапазон рабочих температур −50...+50 °C Срок службы не менее 30 лет с даты изготовления

Расшифровка маркировки ВВГнг(A)-FRLSLTx 4х150

В - Изоляция жил из поливинилхлоридного пластиката В - Оболочка из поливинилхлоридного пластиката Г - Отсутствие защитных покровов нг - Не распространяющий горение при групповой прокладке FR - Огнестойкий LS - С низким дымо- газовыделением LTx - С низкой токсичностью продуктов горения

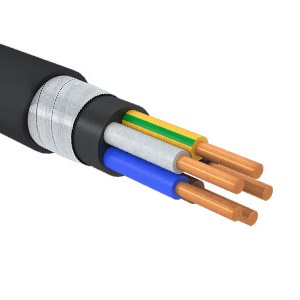

Конструкция кабеля ВВГнг(A)-FRLSLTx 4х150

1. Четыре многопроволочные секторные токопроводящие медные жилы номинальным сечением 150 мм2, соответствующие 2 классу по ГОСТ 22483-2012. 2. Термический барьер в виде обмотки с перекрытием не менее 40% из двух слюдосодержащих лент номинальной толщиной 0,14 мм. 3. Изоляция жилы из ПВХ пластиката пониженной пожароопасности, номинальной толщиной 1,8 мм. 4. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами многожильных кабелей. 5. Поясная изоляция из ПВХ пластиката пониженной пожароопасности номинальной толщиной 1,4 мм. 6. Оболочка из ПВХ пластиката пониженной пожароопасности, соответствующая категории Обп-2 по ГОСТ 23286-78, номинальной толщиной 2,3 мм.

Применение кабеля ВВГнг(A)-FRLSLTx 4х150

Кабель ВВГнг(А)-FRLSLTx используется для передачи электросигнала к различным стационарным установкам. Изделие обладает повышенной пожарной безопасностью. Это позволяет применять его для прокладки во взрывоопасных зонах, а также в медицинских учреждениях, вокзалах, кинотеатрах, метро, клубах, театрах. Прослеживается большой спрос на марку, так как она отличается износостойкостью, безопасностью и длительным сроком эксплуатации.
