ВБШв 3х6 - кабель силовой бронированный с 3 медными жилами, сечением 6 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката и броней из двух стальных оцинкованных лент.
Характеристики кабеля ВБШв 3х6
Вид климатического исполнения кабеля ВБШв УХЛ и Т, категории размещения первая и пятая по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов.
Относительная влажность воздуха при температуре до 35 градусов - до 98%.
Прокладка и монтаж кабеля ВБШв 3х6 без предварительного подогрева производится при температуре не ниже -20 градусов.
Допустимый радиус изгиба кабелей при прокладке ВБШв 3х6 не менее 150,3 миллиметров.
Допустимые усилия при тяжении кабеля бронированного ВБШв 3х6 по трассе прокладки не должны превышать 900 Ньютонов.
Масса кабеля бронированного ВБШв 3х6 - 0,54 килограмм в метре.
Срок службы 30 лет с даты изготовления.
Наружный диаметр кабеля ВБШв 3х6 - 16,7 миллиметров.
Расшифровка маркировки ВБШв 3х6
В - Изоляция из поливинилхлоридного пластика.
Б -Броня из двух стальных оцинкованных лент.
Шв - Оболочка из поливинилхлоридного пластиката.
3 - количество медных токопроводящих жил.
6 - сечение медных жил в квадратных миллиметрах.
В маркировке могут присутствовать следующие обозначения:
(мс, мк или мж) - жила выполнена в многопроволочном исполнении по второму классу гибкости.
(ок или ож) - жила выполнена в однопроволочном исполнении по первому классу гибкости.
(1) - Номинальное напряжение 1000 Вольт.
(0,66) - Номинальное напряжение 660 Вольт.

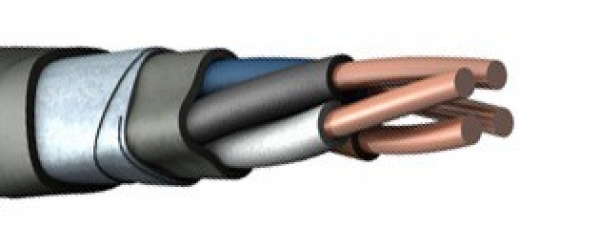

Конструкция кабеля ВБШв 3х6
1) Жила - медная однопроволочная или многопроволочная, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката.
3) Внутренняя оболочка - из поливинилхлоридного пластиката.
4) Броня - из двух стальных оцинкованных лент.
5) Внешняя оболочка - из поливинилхлоридного пластиката.
Применение кабеля бронированного ВБШв 3х6
Кабель силовой медный бронированный ВБШв 3х6 предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 1000 Вольт частоты 50 Герц.
ВБШв 3х6 предназначен для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.
