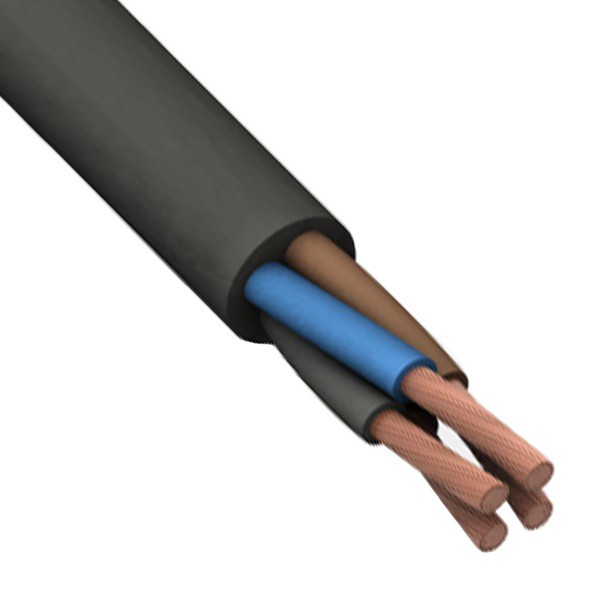

КГтп-ХЛ 4х6 - кабель силовой гибкий холодостойкий с четырьмя медными жилами сечением 6 мм2 в изоляции и оболочке из термоэластопласта.
КГтп-ХЛ 4х6 пришел на смену своему предшественнику, кабелю КГ-ХЛ 4*6 в результате ряда преимуществ и отличий:
1) Экология - производство кабеля из термоэластопласта (ТЭП) более экологично чем из резины, к тому-же ТЭП легко поддается вторичной переработке, что немаловажно учитывая малый срок эксплуатации гибких кабелей (4 года).
2) Устойчивость к внешним воздействиям - ТЭП более устойчив к ультрафиолету, легче переносит химическое воздействие растворителей, масел и других активных веществ, более устойчив к многократным изгибам, трению и ударам. Пример: из термоэластопласта изготавливают обувные подошвы, а из классической резины, на данный момент, только калоши делают, и то по причине оставшегося со времен СССР производства.
3) Вес - ТЭП более легкий, что обеспечивает большее удобство при эксплуатации и транспортировке.
4) Температурная устойчивость - ТЭП может сохранять свойства при температурах от -60 до +150 (зависит от состава эластомера).
Из выше перечисленного очевидно что ТЭП значительно превосходит резину по всем параметрам и является следующим шагом в производстве гибких кабелей общего назначения.
Расшифровка маркировки КГтп-ХЛ 4х6
К - кабель.
Г - гибкий.
тп - изоляция и оболочка из термоэластопласта.
ХЛ - холодостойкий (до -60С).
4 - количество токопроводящих жил.
6 - сечение токопроводящих жил.
Так-же в маркировке могут присутствовать:
0,38 или 0,66 - номинальное напряжение в кВ.
Технические характеристики кабеля КГтп-ХЛ 4х6
Температура эксплуатации от -60 до +50 С.
Климатическое исполнение ХЛ.
Длительно допустимая температура нагрева жилы +75 градусов.
Монтаж кабеля КГтп-ХЛ 4*6 производится при температуре не ниже -60С.
Масса метра кабеля гибкого холодостойкого КГтп-ХЛ 4х6 равна 0,59 кг.
Срок службы не менее 4 лет.
Минимальный радиус изгиба 148 мм.
Номинальное напряжение - 660 Вольт.

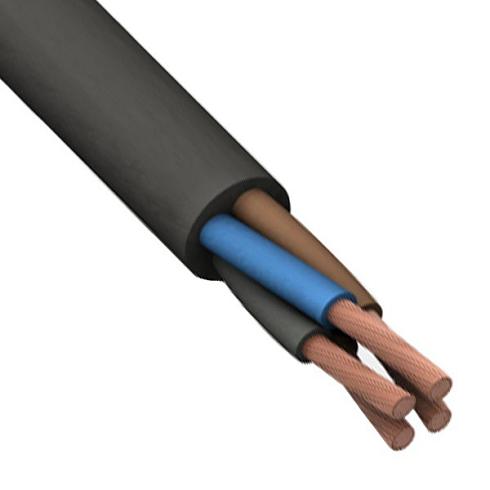

Конструкция кабеля КГтп-ХЛ 4х6
1) Жила - медная многопроволочная пятого класса по ГОСТ 22483.
2) Изоляция - из термоэластопласта (ТЭП) устойчивого к воздействиям низких температур.
3) Разделительный слой - из синтетической пленки или без пленки при условии отсутствия залипания изоляции к жиле.
4) Разделительный слой - между изоляцией и оболочной присутствует слой талька или синтетическая пленка препятствующие слипанию изоляции и оболочки.
5) Оболочка - из холодостойкого термоэластопласта (ТЭП).
Применение кабеля КГтп-ХЛ 4*6
Кабель силовой гибкий медный холодостойкий КГтп-ХЛ 4х6 применяют для присоединения к электрическим сетям передвижных механизмов напряжением до 660 Вольт частотой до 400 Герц.
Используют КГтп-ХЛ 4*6 для временного обеспечения электричеством строительных объектов в условиях низких температур, подключения временных объектов к генераторным установкам в условиях крайнего севера и др., не допускается использование на подъемно-транспортном оборудовании и стационарная прокладка в зданиях и сооружениях на срок более 4 лет.
