АВВГ 4х10 - кабель силовой с 4 алюминиевыми жилами сечением 10 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката.
Технические характеристики кабеля АВВГ 4х10
Климатическое исполнение кабеля силового алюминиевого АВВГ 4*10: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого кабеля АВВГ 4х10 от -50 до +50 градусов.
Влажность воздуха при эксплуатации силового алюминиевого кабеля АВВГ 4х10 не должна превышать 98%.
Монтаж кабеля АВВГ 4*10 производится при температуре не ниже -15 градусов.
Радиус изгиба при прокладке алюминиевого кабеля АВВГ 4х10 должен быть не менее 171 миллиметров.
Растягивающее усилие при прокладке АВВГ 4х10 не должно превышать 1200 Ньютонов.
Расчетная масса кабеля АВВГ 4*10 составляет 0,56 килограмм в метре.
Срок службы силового алюминиевого кабеля не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АВВГ 4х10 равен 19 миллиметрам.
Допустимый ток при прокладке кабеля АВВГ 4х10 на воздухе: 50 Ампер.
Расшифровка маркировки АВВГ 4*10
А - жила выполнена из алюминия.
В - виниловая изоляция.
В - виниловая оболочка.
Г - не имеет защитного покрова.
4 - количество алюминиевых жил.
10 - сечение алюминиевых жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
ок, ож - жила выполнена в однопроволочном (монолитном) исполнении.
мс, мк, мж - жила выполнена в многопроволочном исполнении.
0,66 - кабель рассчитан на номинальное напряжение 660 Вольт.
1,0 - кабель рассчитан на номинальное напряжение 1000 Вольт.

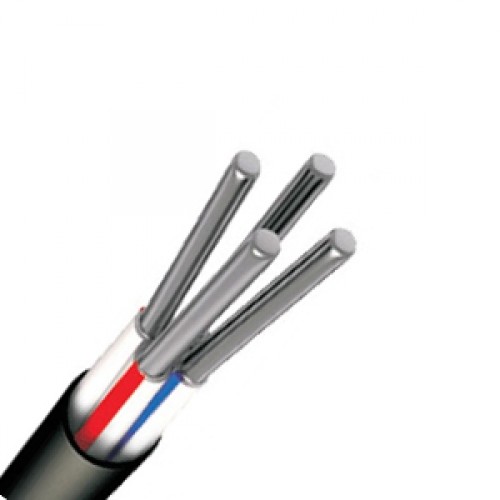

Конструкция кабеля АВВГ 4х10
1) Жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката.
3) Скрутка - жилы скручены в сердечник.
4) Оболочка - из ПВХ пластиката.
Применение кабеля АВВГ 4х10
Кабель силовой алюминиевый АВВГ 4*10 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 63 Ампер.
АВВГ 4х10 применяют для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.
