Описание
ПвБбШп 5х95 - силовой бронированный кабель с пятью медными жилами сечением 95 (Девяносто пять) миллиметров квадратных, в многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена,
в броне из двух стальных оцинкованных лент, в оболочке из молекулярно сшитого полиэтилена .
Кабель ПвБбШп 5*95 изготавливается в соответствии с требованиями ГОСТ 31996-2012.
Технические характеристики кабеля ПвБбШп 5х95
Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -60 до +50 градусов Цельсия.
Монтаж кабеля бронированного силового ПвБбШп 5х95 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности бронированного кабеля ПвБбШп 5х95 по ГОСТ 31565-2012:О1.8.2.5.4.
Срок службы бронированного кабеля ПвБбШп 5*95 не менее 30 лет.
Токовые нагрузки кабеля бронированного ПвБбШп 5х95
Допустимый ток при прокладке ПвБбШп 5х95 на воздухе - 327 Ампер.
Допустимый ток при прокладке в земле - 304 Ампер.
Допустимый ток односекундного короткого замыкания - 13.03 кА.
Сопротивление километра жилы - 0.19 Ом.
Расшифровка маркировки ПвБбШп 5х95
Пв - изоляция из сшитого полиэтилена.
Б- броня из двух стальных оцинкованных лент .
б- без подушки под бронёй.
Шп - защитный шланг из полиэтилена.
5 -количество токонесущих жил.
95 -сечение жил в мм2.

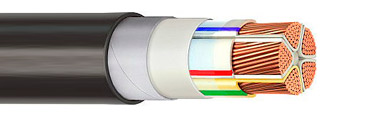

Конструкция кабеля ПвБбШп 5х95
1) Жила - медная многопроволочная круглая,многопроволочная секторная 95 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 1.1 мм.
3) Внутренняя оболочка - из полиэтилена или поливинилхлоридного пластиката.
4) Броня - из двух стальных оцинкованных лент.
5) Защитный шланг -из полиэтилена..
Применение кабеля ПвБбШп 5х95
Кабель силовой медный ,бронированный ПвБбШп 5х95 используется для прокладки в земле (траншеях) независимо от коррозионной активности грунтов и грунтовых вод. Допускается их применение для прокладки через несудоходные реки и водоемы при условии заглубления в грунт,в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.
ПвБбШп-ХЛ 5*95 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
Характеристики
Количество жил2
|
5
|
Материал жилы
|
Медь
|
Модель
|
ПвБбШп
|
Сечение жилы (мм/кв)2
|
95
|
Материал изоляции
|
Полиэтилен
|
Материал оболочки
|
Шланг из полиэтилена
|
Диапазон температур эксплуатации (°С)
|
От -40 до +50
|
Срок службы
|
До 30 лет
|
