в броне из двух стальных оцинкованных лент, в оболочке из молекулярно сшитого полиэтилена .
Кабель ПвБбШп 5*6 изготавливается в соответствии с требованиями ГОСТ 31996-2012.
Технические характеристики кабеля ПвБбШп 5х6
Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.Температура эксплуатации от -60 до +50 градусов Цельсия.
Монтаж кабеля бронированного силового ПвБбШп 5х6 без предварительного подогрева производится при температуре от -15 градусов.
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности бронированного кабеля ПвБбШп 5х6 по ГОСТ 31565-2012:О1.8.2.5.4.
Срок службы бронированного кабеля ПвБбШп 5*6 не менее 30 лет.
Токовые нагрузки кабеля бронированного ПвБбШп 5х6
Допустимый ток при прокладке ПвБбШп 5х6 на воздухе - 25 Ампер. Допустимый ток при прокладке в земле - 31 Ампер. Допустимый ток односекундного короткого замыкания - 0.21 кА. Сопротивление километра жилы - 12.1 Ом.Расшифровка маркировки ПвБбШп 5х6
Пв - изоляция из сшитого полиэтилена. Б- броня из двух стальных оцинкованных лент . б- без подушки под бронёй. Шп - защитный шланг из полиэтилена. 5 -количество токонесущих жил. 6 -сечений жил в мм2.Конструкция кабеля ПвБбШп 5х6

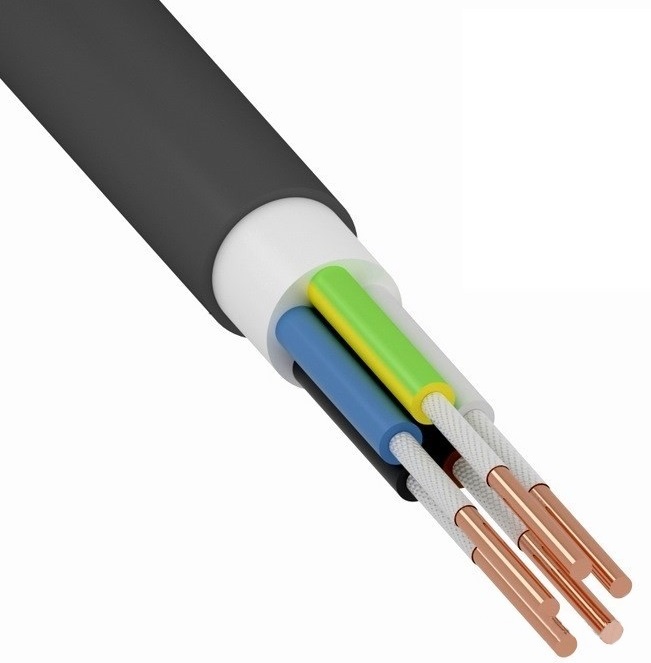

1) Жила - медная однопроволочная круглая 6 мм2. 2) Изоляция - из сшитого полиэтилена, толщиной 0.7 мм. 3) Внутренняя оболочка - из полиэтилена или поливинилхлоридного пластиката. 4) Броня - из двух стальных оцинкованных лент. 5) Защитный шланг -из полиэтилена..Применение кабеля ПвБбШп 5х6
Кабель силовой медный ,бронированный ПвБбШп 5х6 используется для прокладки в земле (траншеях) независимо от коррозионной активности грунтов и грунтовых вод. Допускается их применение для прокладки через несудоходные реки и водоемы при условии заглубления в грунт,в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.ПвБбШп-ХЛ 5*6 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
