Кабель ПвБбШп 5х25

ПвБбШп 5х25 - силовой бронированный кабель с пятью медными жилами сечением 25 (Двадцать пять) миллиметров квадратных, в однопроволочном круглом, или многопроволочном круглом, или многопроволочном секторном (сегментном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена, в броне из двух стальных оцинкованных лент, в оболочке из молекулярно сшитого полиэтилена . Кабель ПвБбШп 5*25 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Технические характеристики кабеля ПвБбШп 5х25

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150. Температура эксплуатации от -60 до +50 градусов Цельсия. Монтаж кабеля бронированного силового ПвБбШп 5х25 без предварительного подогрева производится при температуре от -15 градусов. Температура нагрева жил при эксплуатации не должна превышать 90 градусов. Температура жил при токах короткого замыкания не должна превышать 250 градусов. Продолжительность короткого замыкания не должна превышать 5 секунд. Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия. Класс пожарной опасности бронированного кабеля ПвБбШп 5х25 по ГОСТ 31565-2012:О1.8.2.5.4. Срок службы бронированного кабеля ПвБбШп 5*25 не менее 30 лет.

Токовые нагрузки кабеля бронированного ПвБбШп 5х25

Допустимый ток при прокладке ПвБбШп 5х25 на воздухе - 141 Ампер. Допустимый ток при прокладке в земле - 144 Ампер. Допустимый ток односекундного короткого замыкания - 3.46 кА. Сопротивление километра жилы - 0.73 Ом.

Расшифровка маркировки ПвБбШп 5х25

Пв - изоляция из сшитого полиэтилена. Б- броня из двух стальных оцинкованных лент . б- без подушки под бронёй. Шп - защитный шланг из полиэтилена. 5 -количество токонесущих жил. 25 -сечение жил в мм2.

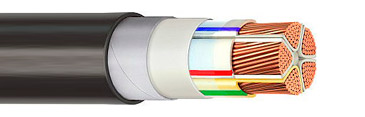

Конструкция кабеля ПвБбШп 5х25

1) Жила - медная однопроволочная круглая, многопроволочная круглая,многопроволочная секторная 25 мм2. 2) Изоляция - из сшитого полиэтилена, толщиной 0.9 мм. 3) Внутренняя оболочка - из полиэтилена или поливинилхлоридного пластиката. 4) Броня - из двух стальных оцинкованных лент. 5) Защитный шланг -из полиэтилена..

Применение кабеля ПвБбШп 5х25

Кабель силовой медный ,бронированный ПвБбШп 5х25 используется для прокладки в земле (траншеях) независимо от коррозионной активности грунтов и грунтовых вод. Допускается их применение для прокладки через несудоходные реки и водоемы при условии заглубления в грунт,в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту. ПвБбШп-ХЛ 5*25 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
