Технические характеристики кабеля ПвБбШп 5х185
Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150. Температура эксплуатации от -60 до +50 градусов Цельсия. Монтаж кабеля бронированного силового ПвБбШп 5х185 без предварительного подогрева производится при температуре от -15 градусов. Температура нагрева жил при эксплуатации не должна превышать 90 градусов. Температура жил при токах короткого замыкания не должна превышать 250 градусов. Продолжительность короткого замыкания не должна превышать 5 секунд. Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия. Класс пожарной опасности бронированного кабеля ПвБбШп 5х185 по ГОСТ 31565-2012:О1.8.2.5.4. Срок службы бронированного кабеля ПвБбШп 5*185 не менее 30 лет.Токовые нагрузки кабеля бронированного ПвБбШп 5х185
Допустимый ток при прокладке ПвБбШп 5х185 на воздухе - 504 Ампер. Допустимый ток при прокладке в земле - 442 Ампер. Допустимый ток односекундного короткого замыкания - 25.35 кА. Сопротивление километра жилы - 0.1 Ом.Расшифровка маркировки ПвБбШп 5х185
Пв - изоляция из сшитого полиэтилена. Б- броня из двух стальных оцинкованных лент . б- без подушки под бронёй. Шп - защитный шланг из полиэтилена. 5 -количество токонесущих жил. 185 -сечение жил в мм2.Конструкция кабеля ПвБбШп 5х185

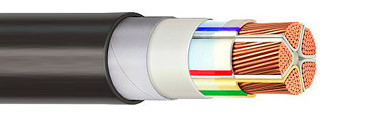

1) Жила - медная многопроволочная круглая,многопроволочная секторная 185 мм2. 2) Изоляция - из сшитого полиэтилена, толщиной 1.6 мм. 3) Внутренняя оболочка - из полиэтилена или поливинилхлоридного пластиката. 4) Броня - из двух стальных оцинкованных лент. 5) Защитный шланг -из полиэтилена..Применение кабеля ПвБбШп 5х185
Кабель силовой медный ,бронированный ПвБбШп 5х185 используется для прокладки в земле (траншеях) независимо от коррозионной активности грунтов и грунтовых вод. Допускается их применение для прокладки через несудоходные реки и водоемы при условии заглубления в грунт,в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту.ПвБбШп-ХЛ 5*185 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
