Технические характеристики кабеля КВВГ 4х0,75
Номинальное переменное напряжение 0,66 кВ частотой до 100 Гц Номинальное постоянное напряжение 1 кВ Испытательное переменное напряжение 2,5 кВ частотой 50 Гц Время выдержки при испытании 5 мин Сопротивление изоляции при 20 °С не менее 10 МОм·км Строительная длина не менее 150 м Маломеры в партии не более 10% кусками от 51 м, не более 5% — 20...50 м Минимальный радиус изгиба 6 наружных диаметров Диапазон рабочих температур −50...+50 °C Срок службы не менее 15 лет с даты изготовления не менее 25 лет при прокладке в помещенияхРасшифровка маркировки КВВГ 4х0,75
К - Кабель контрольный В - Изоляция жил из поливинилхлоридного пластиката В - Оболочка из поливинилхлоридного пластиката Г - Отсутствие защитных покрововКонструкция кабеля КВВГ 4х0,75

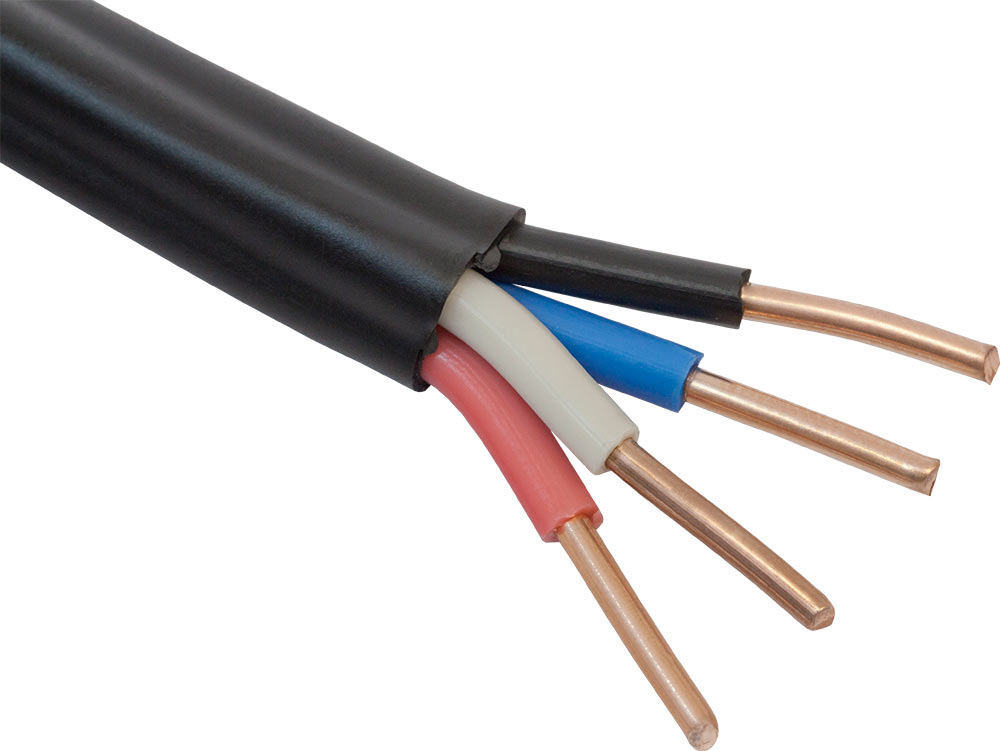

1. Медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483. 2. Изоляция из поливинилхлоридного пластиката. Изолированные жилы кабелей скручены. В каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил. 3. Оболочка из поливинилхлоридного пластиката.Применение кабеля КВВГ 4х0,75
Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.Кабели применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабели. Допускается прокладка кабелей в земле (траншеях) при обеспечении защиты кабелей в местах выхода на поверхность. Кабели не распространяют горение при одиночной прокладке.
Кабели марки КВВГ применяются для электроустановок требующих уплотнения кабелей при вводе.
