Технические характеристики кабеля АПвПу2гж 3х240/70
Номинальное переменное напряжение 20 кВ частотой 50 Гц Испытательное переменное напряжение 50 кВ частотой 50 Гц Время выдержки при испытании 10 мин Сопротивление медного экрана при 20 °С не более 0,271 Ом/км Длительно допустимая токовая нагрузка 442 А на воздухе, 392 А в земле Допустимый ток односекундного КЗ кабеля 22,7 кА Допустимый ток односекундного КЗ медного экрана 13,4 кА Строительная длина по заказу потребителя Маломеры в партии не более 5% кусками от 50 м Допустимая температура нагрева жил 90 °C Максимальная температура нагрева жил 250 °C при токе КЗ Максимальная температура медного экрана 350 °C при токе КЗ Минимальный радиус изгиба 12 наружных диаметров Диапазон рабочих температур −60...+50 °C Срок службы не менее 30 лет с даты изготовленияРасшифровка маркировки АПвПу2гж 3х240/70
А - алюминиевая жила (без обозначения -медная жила) сечение = 50...800мм2 Пв - сшитый полиэтилен как изоляция; Пу - слой из полиэтилена, усиленного ребрами жесткости; 2г - поперечная герметизация алюминиевой лентой плюс продольная герметизация водонабухающими лентами. ж - герметизация жилыКонструкция кабеля АПвПу2гж 3х240/70

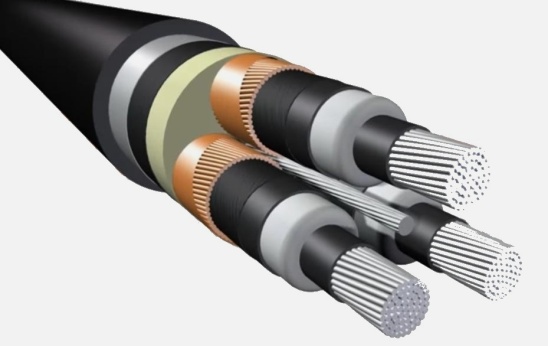

1. Три многопроволочные круглые уплотнённые алюминиевые токопроводящие жилы номинальным сечением 240 мм2, соответствующие 2 классу по ГОСТ 22483-2012, с продольной герметизацией водоблокирующими нитями между проволоками жилы. 2. Экструдированный экран из электропроводящей сшитой композиции полиэтилена номинальной толщиной 0,6 мм. 3. Изоляция из сшитого полиэтилена номинальной толщиной 5,5 мм. 4. Экструдированный экран из электропроводящей сшитой композиции полиэтилена номинальной толщиной 0,6 мм. 5. Слой в виде обмотки из электропроводящих водоблокирующих лент суммарной толщиной не менее 0,2 мм. 6. Экран суммарным номинальным сечением 70 мм2 из медных проволок номинальным диаметром 0,7...1,6 мм, скреплённых медной лентой номинальной толщиной не менее 0,1 мм и шириной не менее 8,0 мм. 7. Сердечник из ПВХ пластиката или мелонаполненной невулканизированной резиновой смеси, вокруг которого скручены экранированные жилы. 8. Поясная изоляция из высоконаполненного ПВХ пластиката или мелонаполненной невулканизированной резиновой смеси номинальной толщиной 1,8 мм, наложенная одновременно с заполнением наружных промежутков между скрученными экранированными жилами. 9. Герметизирующий слой из ламинированной алюмополимерной ленты, наложенной с перекрытием, номинальной толщиной слоя алюминия не менее 0,1 мм. 10. Усиленная оболочка из полиэтилена номинальной толщиной 3,6 мм.Применение кабеля АПвПу2гж 3х240/70
Применяются для стационарной прокладки в земле (в траншеях) независимо от степени коррозионной активности грунтов и вод.Кабели герметизированы от проникновения влаги, что позволяет эксплуатировать кабели в грунтах с повышенной влажностью и сырых, частично затапливаемых сооружениях, а также, по согласованию с предприятием изготовителем, в несудоходных водоёмах и в судоходных - при соблюдении мер, исключающих механические повреждения кабеля.Допускается прокладка на воздухе без защиты от солнечной радиации, в том числе в кабельных сооружениях, при условии обеспечения дополнительных мер противопожарной защиты, например, нанесения огнезащитных покрытий. Кабели прокладываются на трассах без ограничения разности
