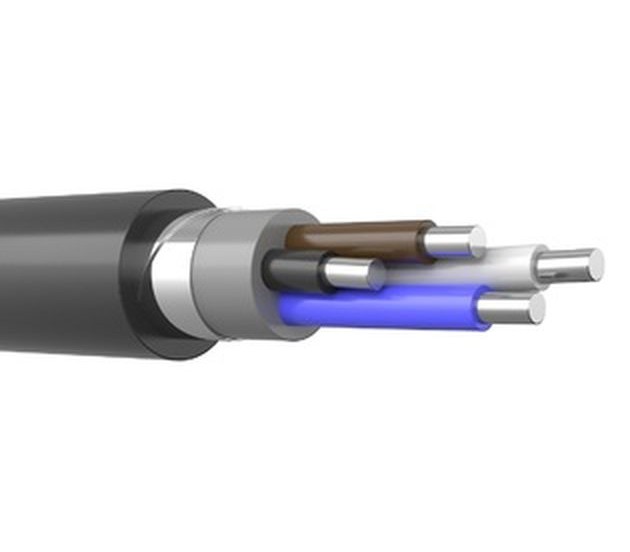

Элементы конструкции кабеля АПвБбШп(г) 4х95-1:
1. Токопроводящая жила:- материал - алюминий:
- количество жил: 3+1, 4, 5.
сечение жил:
- от 4 до 240 мм2 (однопроволочная жила - ОЖ),
- от 16 до 240 мм2 (многопроволочная жила);
2. Изоляция из сшитого полиэтилена (цветовая маркировка жил);
3. Сердечник из водоблокирующей нити;
4. Обмотка водоблокирующей лентой;
5. Поясная изоляция из полиэтилена или ПВХ пластиката;
6. Броня из двух стальных оцинкованных лент;
7. Защитный шланг из полиэтилена.
Область применения кабеля АПвБбШп(г) 4х95-1:
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц.Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.
Кабели применяются для прокладки:
- в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;
- в грунтах с повышенной влажностью;
- в воде.
Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +130°С и продолжительность работы в аварийном режиме не должна быть более 6 часов в сутки.
Срок службы - 30 лет.
СТРОИТЕЛЬНАЯ ДЛИНА, НЕ МЕНЕЕ [М]
сечение основных жил 16 кв.мм. 450
сечение основных жил 25-70 кв.мм. 300
сечение основных жил 95 кв.мм. и выше 200
Технические характеристики:
А - Алюминиевая токопроводящая жила Пв - Изоляция жил из сшитого полиэтиленаБ - Броня из двух стальных лент
б - Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
Шп - Защитный покров в виде выпрессованного шланга из полиэтилена
г - Герметизация
4 - Количество жил
95 - Сечение жил (мм2)
1 - Номинальное напряжение (кВ)
2.146 - Расчетный вес одного метра (кг)
39 - Максимальный наружный диаметр (мм)
292 - Минимальный радиус изгиба (мм)
