Многих мастеров интересует, как определить сечение жилы кабеля подручными средствами. В этой статье вы узнаете, какие существуют наиболее эффективные способы решения этой задачи.
Чтобы при работе электрооборудования обойтись без коротких замыканий и расплавленной изоляции проводов, при монтаже проводки необходимо грамотно подобрать материалы с учетом токовых нагрузок. Проблемы возникают, когда проводка не выдерживает напряжение. По этой причине каждый мастер должен владеть инструкцией, как узнать сечение кабеля по диаметру жилы: таблица, представленная на страницах нашего сайта, поможет избежать ошибок при планировании ремонтных работ. Если выбран проводник с недостаточным сечением, повышается вероятность замыкания и пожара.
Почему возникает повреждение изоляционного слоя?
К сожалению, даже правильный расчет сечения кабеля АВБбШв 4х120/АВБбШв 4х240 или других видов не всегда способен застраховать от ошибок. Бывают случаи, что человек приобретает на первый взгляд хороший провод, обладающий необходимыми характеристиками, производит монтаж, но уже через короткое время сталкивается с проблемами отключения автомата. Подобная ситуация может происходить по двум причинам:
- Возникновение повреждений на участке линии;
- Короткое замыкание.

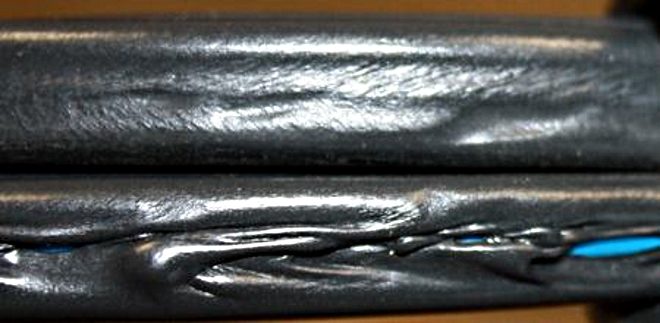

При осмотре провода выясняется, что его изоляция расплавилась вследствие перегрева. Скорее всего, многие начнут раздумывать, в чем же заключается причина подобной ситуации. Если помнить, как определить сечение кабеля по диаметру жилы при помощи соответствующей таблицы и уметь правильно применять расчетные формулы, то ошибок в расчетах быть не должно.
Это абсолютно верное предположение, поскольку реальная причина поломки может заключаться в недобросовестности некоторых производителей кабельно-проводниковой продукции. В подобных случаях покупателю предлагается товар, реальные характеристики которого не соответствуют заявленным в технической документации. При уменьшенном сечении провода нужно меньше материалов на его изготовление. Если недобросовестный производитель указывает в документах одну цифру, а на деле размеры немного меньше, при больших объемах производства достигается существенное снижение затрат сырья.
Именно поэтому мастеру стоит знать, как определить сечение кабеля по диаметру при помощи подручных инструментов. Даже в случае приобретения недоброкачественного проводника вы сможете избежать проблем в работе сети.
Инструменты для проведения замеров
Чтобы выполнить замеры сечения, необходимо иметь следующие инструменты: штангенциркуль, канцелярский нож, которым снимают слой изоляции. Для ускорения расчетов воспользуйтесь калькулятором.

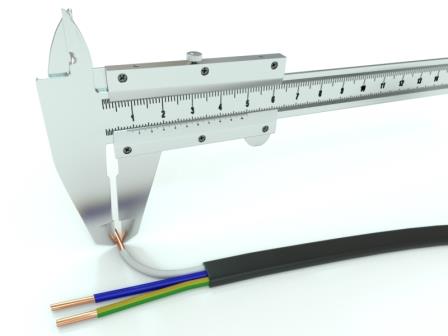

После снятия изоляционного слоя замерьте штангенциркулем диаметр провода. Далее необходимо воспользоваться формулой для вычисления площади круга:

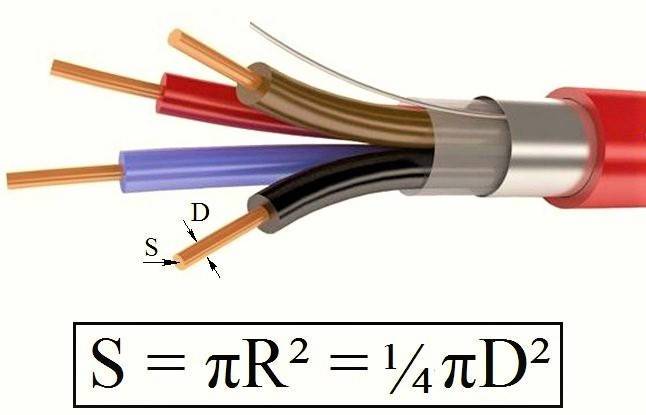

S кр = π r 2,
где число π = 3,14, а r – радиус провода. Чтобы узнать радиус, диаметр делим пополам, получив формулу S кр = ( π d2 )/4, которую посредством сокращения можно упростить до стандартной Sкр=0,785d 2.
Замеры при помощи подручных средств
Далеко не каждый мастер располагает штангенциркулем. Когда такого устройства нет в вашем арсенале, можно обойтись подручными средствами, которые найдутся в любом доме. Если вы хотите узнать сечение провода с одной жилой, сделать это можно при помощи обычных карандаша и линейки. Для начала необходимо снять изоляцию на участке 30-40 см, а затем намотать кабель на карандаш или ручку. Проследите, чтобы витки располагались вплотную друг к другу, так как это важно для достоверности расчетов.
Для получения более точных результатов у вас должно быть от 10 и больше витков кабеля ВВГнг-LS 3х1.5/ВВГнг-LS 3х2.5, ВБбШв 4х70, или другого, использованного на конкретном объекте. Запишите их количество, а затем возьмите линейку и измерьте точную длину намотки. Разделите эту величину на количество витков, и вы узнаете диаметр жилы провода. Для определения сечения жилы по диаметру у нас есть уже знакомая стандартная формула Sкр=0,785d 2.

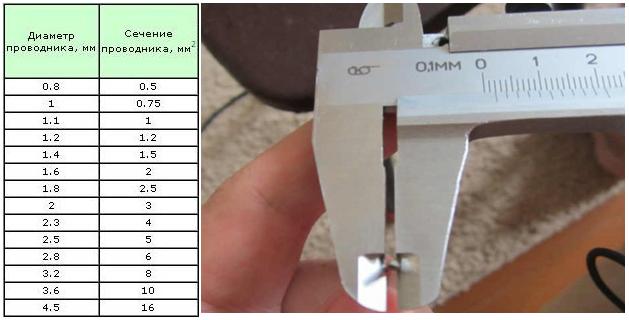

Таблица площади сечения проводов по диаметру жилы
Чтобы не тратить время на точные измерения, либо если у вас нет инструментов для этого, то можете воспользоваться таблицей самых распространенных размеров проводов.
Диаметр проводника | Сечение проводника |
---|---|
0,8 мм | 0,5 мм2 |
0,98 мм | 0,75 мм2 |
1,13 мм | 1 мм2 |
1,38 мм | 1,5 мм2 |
1,6 мм | 2,0 мм2 |
1,78 мм | 2,5 мм2 |
2,26 мм | 4,0 мм2 |
2,76 мм | 6,0 мм2 |
3,57 мм | 10,0 мм2 |
4,51 мм | 16,0 мм2 |
5,64 мм | 25,0 мм2 |
Измеряем сечение многопроволочного кабеля
Как узнать сечение кабеля по диаметру, если он состоит из нескольких жил (типа ВБбШв 4х240 или АСБл-10 3х240) или является многопроволочным? Произвести расчет совсем несложно, если следовать нашей инструкции. Для выполнения работы вам необходимо снять изоляцию с одного участка, рассоединить жилы и пересчитать их количество. После измерения диаметра одной жилы по привычной формуле, указанной выше, определяется сечение жилы. Чтобы выявить общее сечение провода, следует умножить полученную цифру на количество проволочек.
В то же время следует помнить, что между токопроводящими элементами имеются воздушные прослойки. По этой причине при выполнении расчетов используют коэффициент 0,91. Например, при проведении расчетов вы узнали, что общее сечение проводника равно трем квадратным миллиметрам. Умножьте эту сумму на коэффициент 0,91, чтобы получить точное значение.
